Atek Alfa BTT26 薄膜压力变送器
薄膜压力变送器 BTT26
产品简介：钢膜片薄膜式，适用于化工工况，抗振动
- 全焊接薄膜钢膜片结构
- 26mm 直径不锈钢壳体
- 量程最高可达 2000bar，多种量程可选
- 4…20mA / 0…10VDC / 0.5…4.5V 比率输出等多种模拟输出可选
- 抗振动
- 耐化学介质
- 具备电磁兼容 EMC 与反极性保护
- 高精度、高稳定性
- 长期稳定可靠运行
BTT26 系列压力变送器采用全焊接薄膜钢膜片结构，抗振动，适合化工等严苛工况使用。可按需选配多种模拟输出、机械连接及接头。
应用领域
机床、液压系统、暖通空调、制冷、过程工艺、水处理

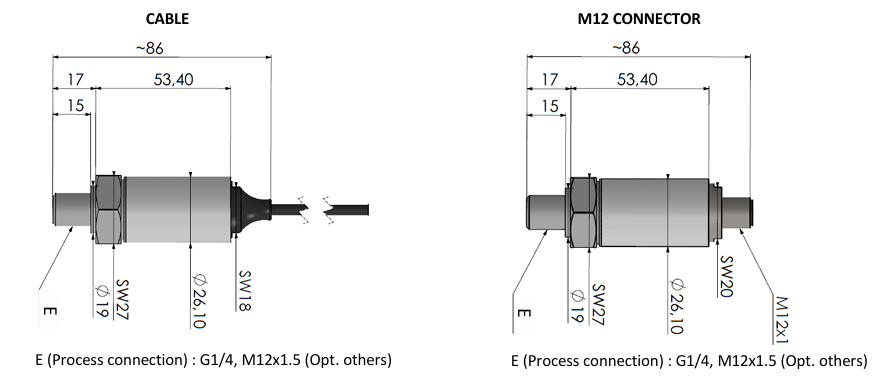

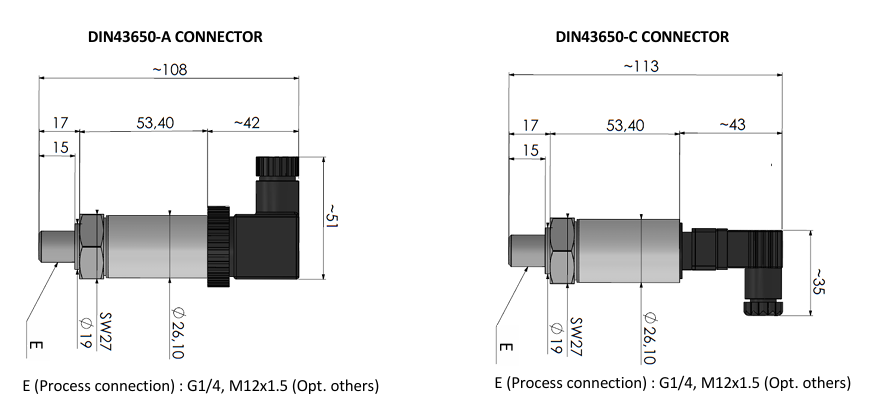

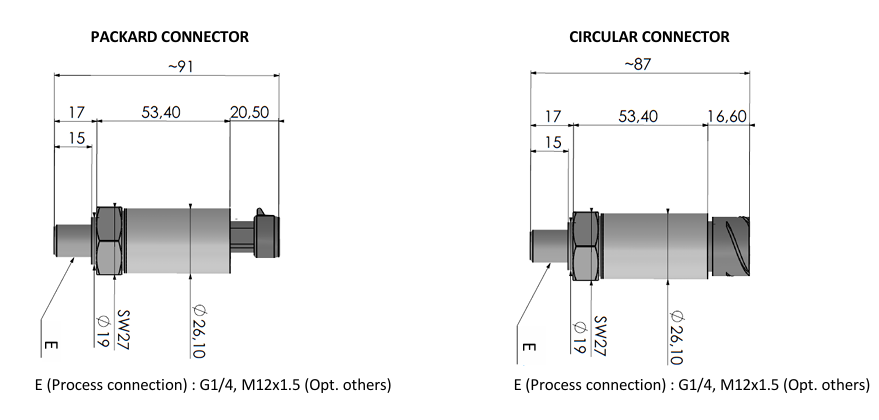

机械尺寸（单位 mm）
线缆款、M12 接头款、DIN43650-A 接头款、DIN43650-C 接头款、Packard 接头款、圆形接头款 过程连接（E）：G1/4、M12×1.5（可选择其他规格）
技术特性
| 项目 | 参数 |
|---|---|
| 测量原理 | 钢膜片薄膜式 |
| 测量量程 | 316L 标准型：0.5bar～1000bar 可选17-4PH 可选型：0.5bar～2000bar 可选 |
| 允许过压 | 316L：150% 满量程17-4PH：量程＜1000bar 时为 300% 满量程；≥1000bar 时 150% 满量程 |
| 破坏压力 | 316L：500% 满量程17-4PH：量程＜1000bar 为 500% 满量程；1000bar＜量程≤2000bar 为 300% 满量程 |
| 输出信号 | 4…20mA（两线）、0…20mA（三线）、0…10VDC、1…6VDC、0…5VDC、比率输出 |
| 供电 | 电流输出：8~32V 直流电压输出：12~30V 直流比率输出：5V 直流 |
| 最大工作电流 | 30mA |
| 精度 | 0℃～70℃，±0.5% 满量程 |
| 长期稳定性 | ≤±0.2% 满量程 / 年 |
| 零点温度系数 | ±0.03% 满量程 /℃ |
| 满量程温度系数 | ±0.03% 满量程 /℃ |
| 响应时间 | 标准 25ms；可选 1ms、5ms、125ms（仅电流输出型号支持） |
| 使用寿命 | 1×10⁸次压力循环 |
| 工作温度 | -40℃ ~ +85℃ |
| 存储温度 | -40℃ ~ +85℃ |
| EMC 防护 | 抗扰：IEC 61000-6-2辐射：IEC 61000-6-3 |
| 绝缘电阻 | 100MΩ/250V 直流 |
| 电气接口 | DIN43650-A、DIN43650-C、M12、Packard、圆形接头、线缆 |
| 过程连接 | G1/4、M12×1.5（可选其他规格） |
| 安装拧紧扭矩 | 15~20N·m |
| O 型圈材质 | 氟橡胶 Viton |
| 材质 | 传感器与过程接头：17-4PH 或 316L壳体：304L 或 316L |
| 防护等级 | IP65 或 IP67接头型号搭配压接预制电缆时，可实现 IP67 防护 |
电气接线

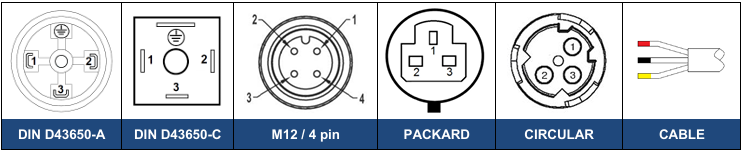

DIN43650-A、DIN43650-C、M12 4 针、M12 S15、Packard、圆形接头、线缆
- 电流输出：引脚 1：电源正极；引脚 2：模拟信号输出；引脚 3：接地
- 电压输出：引脚 1：电源正极；引脚 2：模拟信号输出；引脚 3：接地 线缆：红色 = 电源正极、黑色 = 接地、黄色 = 信号输出
备注：
- 达到 IP67 防护必须使用压接预制电缆，否则无法满足 IP67 防护
- Packard 型号标配 PVC 线缆，可定制其他线缆
- 三线制 0-20mA 模拟输出仅 S30 接头可选，其他接头、线缆款不可选
量程选择表
17-4PH 传感器：5bar、10bar、25bar、40bar、60bar、100bar、250bar、400bar、600bar、1000bar、1600bar、2000bar 316L 传感器：5bar、10bar、16bar、25bar、40bar、60bar、100bar、160bar、250bar、400bar、1000bar
输出信号代码
电压输出： V：0-10VDC（标准） V1：0-5VDC V2：1-6VDC V3：0.5-4.5VDC V4：0.5-5.5VDC V5：1-5VDC V6：1-10VDC 比率输出： V8：比率 0.5-4.5VDC V9：比率 0-5VDC 电流输出： A：4-20mA 两线（标准） A0：0-20mA 三线（仅 S30 接头可选）
电气接口代码
S12：M12×1 4 针 S13：M12×1 5 针（CANopen） S15：M12×1 4 针（1 路供电，3 路输出） S30：DIN43650-A 大插座 S31：DIN43650-C 小插座 S32：Packard 插座 2M：2 米线缆
传感器材质
E316：316L（标准） E17：17-4PH（可选）
壳体材质
E304：304L E316：316L
