BCT26 压力变送器
压力变送器 压阻式压力传感器 — 壳体直径 26mm
产品要点
- 压阻式压力传感器
- 壳体直径 26mm
- 不锈钢壳体
- 长期稳定可靠
- 电磁兼容 EMC 保护与反极性保护
- 模拟输出：4…20mA / 0…10VDC 等多种输出类型
- 多型号可选：量程 100mBar ~ 600Bar
应用领域
气动系统、液压系统、空冷设备、水冷换热系统、自动化应用、纺织行业、染布机械设备
ATEK BCT26 系列压力变送器具备优异性能，适用于商用及重工业严苛工况。 产品采用压阻式工作原理，可用于水、油、空气等介质。 标准不锈钢壳体，防护等级 IP65 / IP67，可在恶劣环境下工作。 BCT26 系列不受电压波动影响，配备过电压与反极性保护，使用寿命长。 支持压力测量与真空测量；压力量程 0…100mbar 至 0…600bar；真空型号 0…-100mbar 至 0…-1bar。
文档编号：DS-BCT.004 版本 No:2
BCT26 技术规格
| 项目 | 参数 |
|---|---|
| 测量量程 | 压力型号：0…100mbar ~ 0…600Bar真空型号：0…-100mbar ~ 0…-1Bar |
| 测量类型 | 表压，用于空气、水、油、非腐蚀性气体 |
| 工作原理 | 压阻式 |
| 最大耐压 | 300% 满量程，≤700bar；200% 满量程，＞250Bar150% 满量程，＞250Bar；不可超过 3~5 倍满量程 |
| O 型圈密封 | 标准 NBR 丁腈橡胶，可选 FKM 氟橡胶或 EPDM 三元乙丙橡胶 |
| 输出信号 | 4…20mA（两线），0…20mA（三线）0…10VDC、0…5VDC、比率输出 |
| 负载能力 | 4-20mA、0-20mA：≤250Ω0-10VDC、0-5VDC：≥2.5KΩ比率输出：≥2.5KΩ |
| 供电电压 | 4-20mA：8…32V 直流电压输出：12…30V 直流比率输出：5V 直流 |
| 工作电流 | 最大 30mA |
| 机械接口 | G1/4F |
| 分辨率 | 12 位 |
| 精度 | 25℃条件下，±0.5% 满量程 |
| 总误差带 | ±0.5% 满量程；硅元件在 – 10~+70℃条件下 ±0.3% 满量程 |
| 长期稳定性 | 每年≤0.5% 满量程 |
| 响应时间 | 1ms；10%~90% 标称压力区间 |
| 防护等级 | IP65 或 IP67 |
| 工作温度 | -40℃ ~ +85℃ |
| 环境温度 | -40℃ ~ +85℃ |
| 壳体 | 不锈钢壳体：1.4305（AISI303）可选材质：316L 不锈钢 |
| 电气接口 | DIN43650-A、DIN43650-C、M123×0.14mm² PVC 线缆（可选 PUR 线缆） |
| 重量 | 约 125 克（不含连接器） |
| 安装拧紧扭矩 | 15…20N·m |
备注：FS = 满量程（工作压力范围）；当压力超过工作压力时，产品寿命会缩短，严重时会损坏。M12 接头型号搭配压接预制电缆可实现 IP67 防护。
机械尺寸（单位 mm）

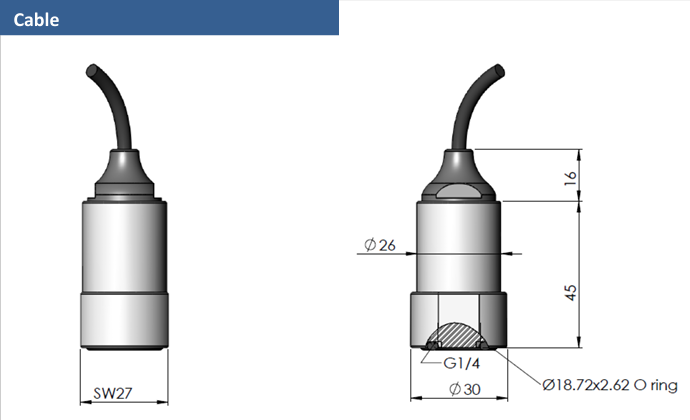

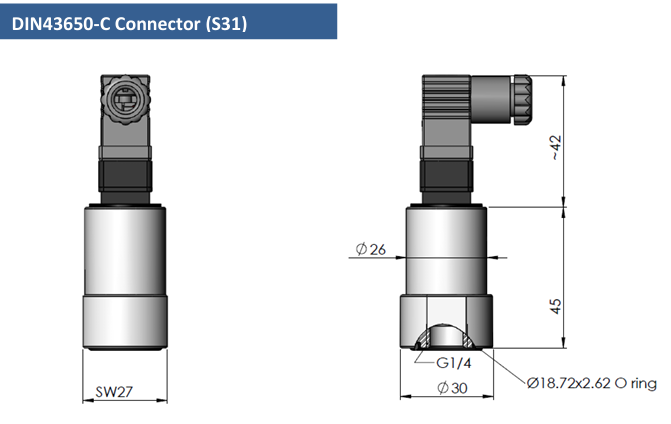

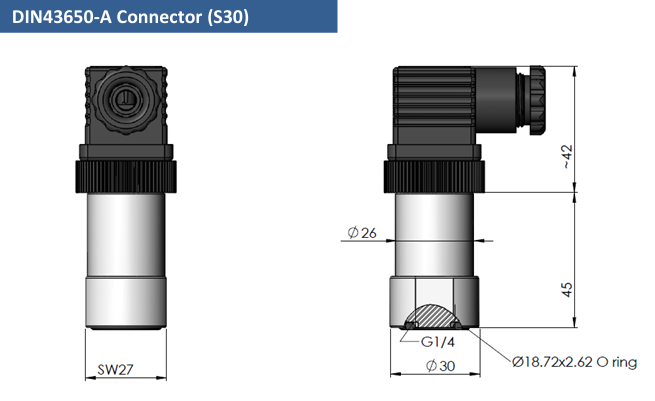

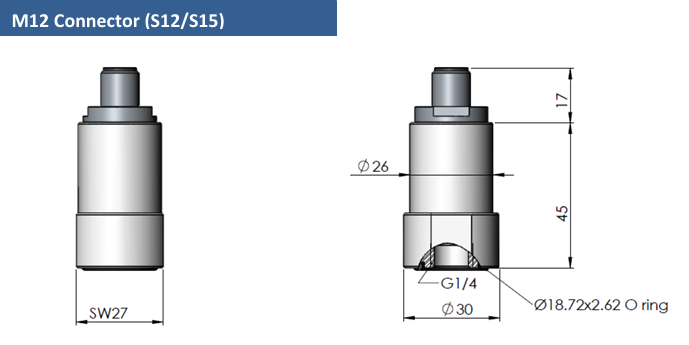

DIN43650-A 接头（S30） DIN43650-C 接头（S31） M12 接头（S12/S15） 线缆引出款 机械接口统一 G1/4，O 圈规格 Φ18.72×2.62

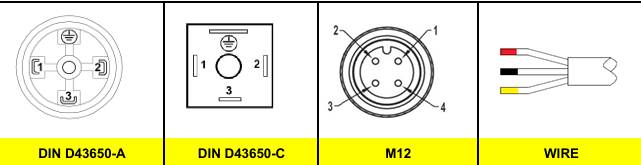

电气接线表
DIN43650-A（S30）、DIN43650-C（S31）、M12（S12/S15）、线缆 电流输出：引脚 2 = 电源正极；引脚 1 = 模拟信号输出；引脚 3 = 接地 电压输出：引脚 2 = 电源正极；引脚 1 = 模拟信号输出；引脚 3 = 接地 线缆颜色：红 = 电源正极，黑 = 接地，黄 = 信号输出
备注：M12 接头型号必须使用压接预制电缆才能达到 IP67 防护，否则不可用于 IP67 工况。线缆款标配 PVC 电缆，可选 PUR 电缆。
接线示例

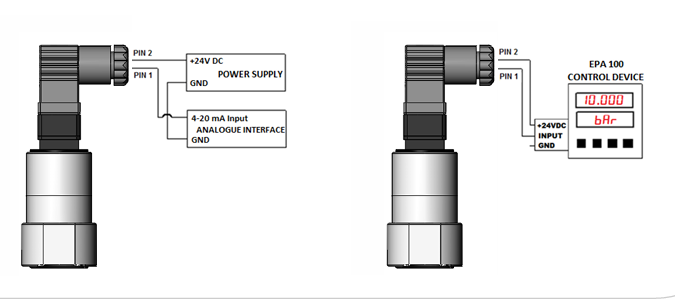

两线制 4-20mA 接线

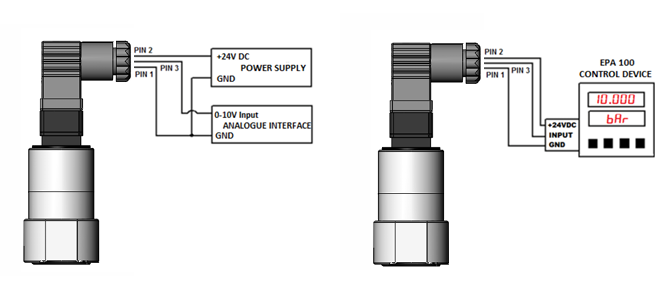

三线制 0-10VDC / 0-20mA 接线

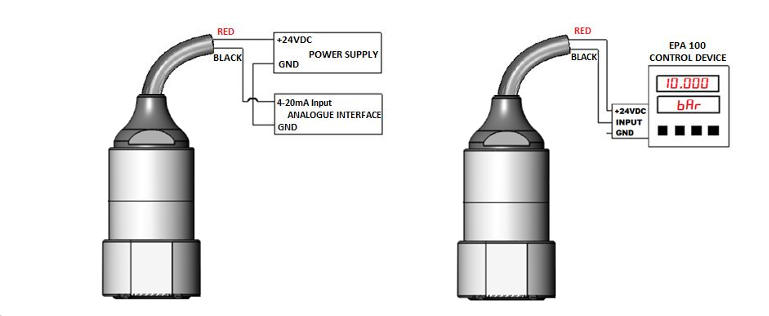

线缆款两线 4-20mA 接线

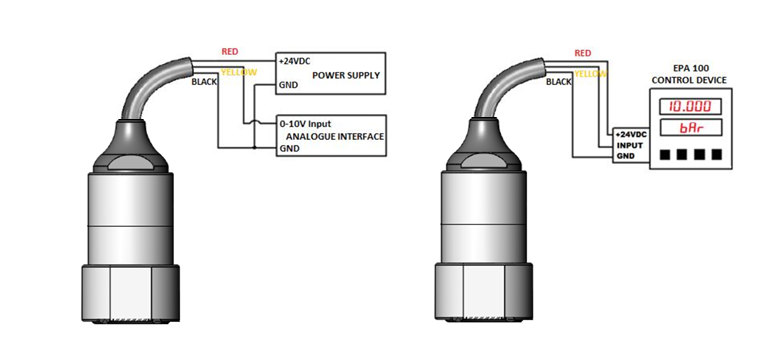

线缆款三线 0-10VDC /0-20mA 接线
警告：接线错误会造成传感器损坏
输出代码
电压输出 V：0-10VDC（标准） V1：0-5VDC V2：1-6.5VDC V3：0.5-4.5VDC V4：0.5-5.5VDC V5：1-5VDC 比率输出 V8：比率 0.5-4.5VDC V9：比率 0-5VDC 电流输出 A：4-20mA 两线（标准） A0：0-20mA 三线
电气接口代码
S30：DIN43650-A 连接器 S31：DIN43650-C 连接器 S12：M12×1 4 针 S15：M12×1 5 针（1 路供电，3 路输出）
壳体材质代码
E303：303 不锈钢 E316：316L 不锈钢（可选）
订货示例：BCT26 10Bar A G1/4F S31 E303 含义：BCT26 压力变送器，量程 0~10bar，4-20mA 两线输出，G1/4 内螺纹，S31 DIN43650-C 接头，303 不锈钢壳体
推荐配套产品
EPA 系列压力显示仪表、温控冷却器等
