进口代理Zircar Zirconia ZR-CEM氧化锆胶粘剂 BA001 & BA002，Zircar 耐火水泥，Zircar氧化锆胶粘剂
Zircar Zirconia ZR-CEM氧化锆胶粘剂，BA001，BA002
Yttria Stabilized Zirconia Cement
ZR-CEM氧化锆粘合剂是一种淡白色的单组分、氧化钇稳定的氧化锆粘合剂，其适用温度上限为2200°C。该粘合剂专为将我们的ZrO₂纤维陶瓷毡、陶瓷板及陶瓷圆筒相互粘合，或与多孔隔热材料如多孔耐火砖、氧化铝以及铝硅酸盐纤维板粘合而设计。
ZIRCAR 氧化锆胶粘剂 ZR-CEM 是一种乳白色单组分氧化钇稳定化氧化锆粘接剂，具有最高 2200°C（3992°F） 的高温稳定性。
ZR-CEM 专门设计用于粘接 ZIRCAR 的 ZrO₂（氧化锆）纤维陶瓷毡、板材和圆筒制品，既可用于材料自身之间的粘接，也可用于与多孔后备隔热材料进行粘接，例如：多孔耐火砖、氧化铝隔热材料以及氧化铝—硅酸铝纤维板。
ZR-CEM 由 ZYBF 氧化钇稳定化氧化锆研磨纤维和亚微米级颗粒组成，并添加了硅酸钾和乙酸锆粘结剂以增强粘接性能。
ZR-CEM 呈弱酸性（pH≈5），在干燥和烧结后能够形成牢固的粘接层。
ZR-CEM 采用 10 wt%（质量分数）氧化钇进行相稳定化处理，具有以下特点：
- 可适用于多种气氛环境
- 固化后耐水和耐蒸汽
- 低收缩率
- 高强度
- 使用安全（不燃）

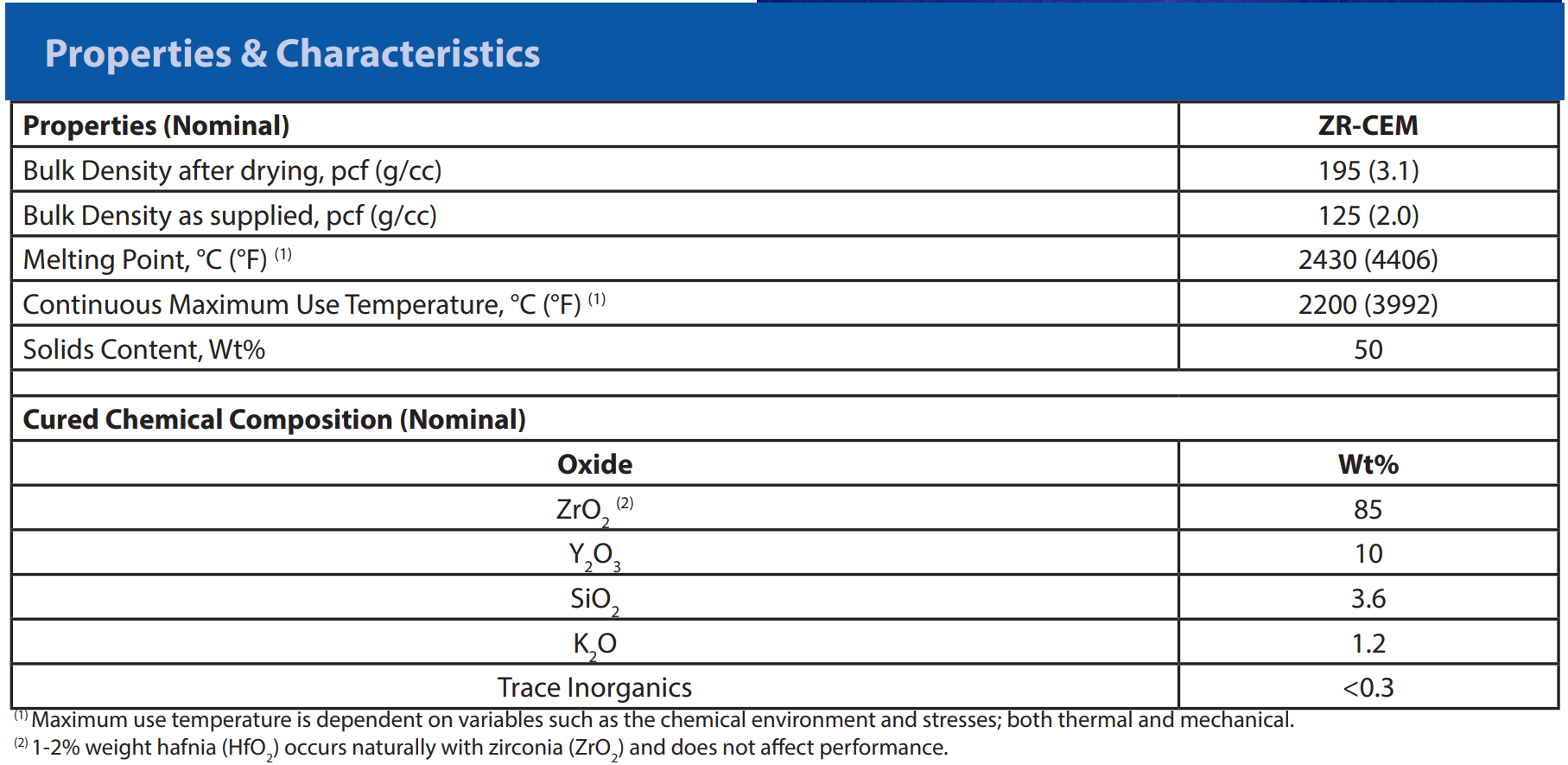

Zircar Zirconia ZR-CEM氧化锆胶粘剂性能
Zircar Zirconia ZR-CEM氧化锆胶粘剂订货号
Size Item Number
1 Pint BA001
1 Quart BA002
Zircar Zirconia ZR-CEM氧化锆胶粘剂使用说明
粘接紧密配合表面
使用前充分混合内容物。清洁待连接表面，确保其无灰尘。使用刷子、抹刀或泥刀将 ZR-CEM 充分涂覆于待连接的两个表面。根据需要重复涂覆 ZR-CEM，直至两个表面保持湿润且具有流动性。开始时，多孔材料中会发生一定程度的吸液渗透（wicking）现象。
将湿润状态下的两个表面压合，并施加足够压力，使部分胶浆被挤出。使用刀或抹刀清除结合部位多余的胶料。
在移动或投入使用之前，应将粘接后的部件彻底干燥。所需干燥时间根据部件尺寸及环境湿度不同，可从几分钟到一天甚至更长时间不等。可通过加热加速干燥，但温度不要超过 200°F（90°C）。
通过烧结加热至至少 800°F（426°C） 完成粘接层固化。在多数情况下，该固化过程可在首次加热循环中完成。
为了获得最佳粘接效果，不要预先润湿待连接表面。
填补孔洞或粘接间隙大于 1/16 英寸的不匹配表面
将 1 液体盎司（约 30 cc）ZR-CEM 与 6 克轻微破碎后的 ZYFB、ZYF 或 ZYBF 混合，制成浓稠浆料。
使用抹刀或泥刀将浆料填充到空隙中。
按上述方法进行干燥和固化，但应采用稍慢的速度进行。
氧化锆纤维材料的表面涂层或硬化处理
用少量水将 ZR-CEM 稍微稀释，以便其更深地渗透进入材料表面。
清洁待涂覆表面，确保无灰尘。使用刷子或海绵将稀释后的 ZR-CEM 涂覆到目标区域。
涂层厚度不要超过 0.03 英寸（约 0.76 mm），否则表面涂层可能开裂。
按照上述建议，在不高于 200°F（80°C） 的条件下进行自然风干或烘箱干燥，并在 800°F（426°C） 下进行固化。
如果表面纹理效果不可接受，可考虑使用 ZR-RIG。
Zircar Zirconia ZR-CEM氧化锆胶粘剂应用
-粘接氧化锆纤维陶瓷材料（BONDING ZIRCONIA FIBROUS CERAMICS）
ZR-CEM 用于将氧化锆纤维陶瓷材料相互粘接，以及粘接到其他多孔表面上。
–修补裂纹和开口（REPAIRING CRACKS AND OPENINGS）
ZR-CEM 用于修补由氧化锆纤维陶瓷材料构成的炉壁中的裂纹和开口。
对于大多数炉体应用，当胶粘剂干燥后，粘接完成的部件即可投入使用。为了在使用前去除乙酸盐成分，可选择进行 800°F（426°C）或更高温度的固化处理。
固化后的粘接接头强度高于密度为 30 磅/立方英尺 的氧化锆隔热材料 ZYFB-3、ZYZ-3 和 ZYC 的抗拉强度。由于过大的机械应力或热应力导致的拔出或分层现象，通常首先发生在隔热材料本身，而不是粘接层。
-成型刚性管、承烧盘及其他形状（FORMING RIGID TUBES, SETTER TRAYS AND OTHER SHAPES）
ZR-CEM 可用于制造刚性管、承烧盘以及其他形状结构，其方法是将 ZYF、ZYK 或 ZYW 等纤维陶瓷材料进行粘接，并在模具上干燥定型。
ZR-CEM 的稠度类似于浓稠涂料，使用前应充分混合。
ZR-CEM 可通过以下方式施工：
- 浸涂（Dipping）
- 刷涂（Brushing）
- 抹涂（Troweling）
- 辊涂（Rolling）
若因蒸发导致 ZR-CEM 变稠，可使用去离子水或蒸馏水将胶料恢复至原始稠度。
ZR-CEM 不可燃，并且不受冻结影响。
在粘接层厚度为 0.03 英寸（约 0.76 mm） 时，1 品脱胶料约可覆盖 7 平方英尺的接合表面面积。
