Vitec 438D振动开关
一种基于遥感器的经济型机械监控系统
超过一个简单的开关,但也不是昂贵的监视器,438D是一个单通道振动监测器,可以定位在一个集中的位置,远离操作设备。438D是24小时戒备,以提供成本效益保护电机,泵,风扇和广泛的其他旋转设备。它提供振动电平的连续数字读出,并在达到预定的设定点电平时发出信号。
规格
测量方式 | 速度 |
频率范围 | 依赖于Transducer类型和任何特殊的筛选(请参阅下面的“Transducer类型”) |
模拟输出 | 4-20 mA dc,与全量程成比例 |
输入功率 | 110 V或220 V交流电源,字段可选 |
设置点 | 2,可调整从0-100%的全面规模。 |
指标 | LED:黄色表示“警报”,红色表示“旅行”,绿色表示范围。 |
438 D工作温度 | -20至+160 F(-29至+71 C) |

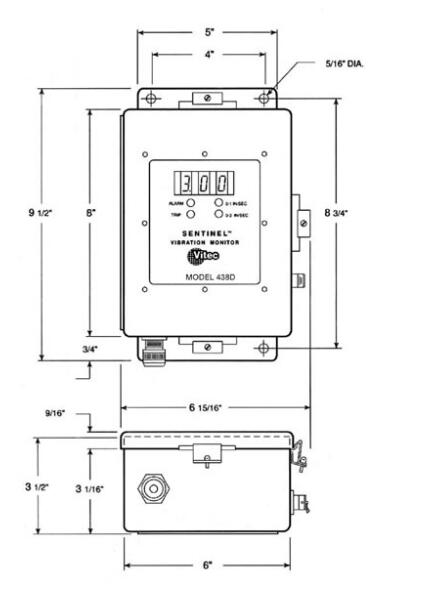

围封 | NEMA 4,铰接盖尺寸:9.5“Hx7”Wx4“D(24.1 x 17.8 x 10.2cm) |
安装 | 平面,8-3/4“x4”(22.2 x 10.2cm)螺栓图案 |
电缆入口 | 提供换能器电缆入口和电缆抓地力;用户提供电源和控制电缆入口。 |
可调字段设置
全尺度范围 | 0-25或0-75毫米/秒 |
报警和行程设置点 | 0到100%的全量程范围 |
中继时延 | 0到20秒。每继电器 |
中继状态 | 通常断电(低于设定点)或正常通电(低于设定点) |
继电器配置 | 锁存或非锁存 |
继电器抑制 | 在启动或机器维护过程中抑制继电器操作。 |
输入功率 | 110 V或220 V交流电源 |
换能器类型
4033-400(速度) | 频率范围:20至1500赫兹 |
4033-500(速度) | 频率范围:20至1500赫兹 |
4034(速度) | 频率范围:12至1,000赫兹 |
4071A(加速) | 频率范围:2.1至3,500赫兹 |
4073(加速) | 频率范围:0.8至10,000赫兹 |
