一种功能齐全的开关式振动监测仪
Vitec 438A型电子振动开关是实现旋转机械准确可靠的振动保护的一种经济方法。该设备主要面向OEM市场，但对终端用户具有同等价值，是一个功能齐全的振动监测仪，可以直接连接到机器上。坚固的铸铝外壳装有一个加速度计传感元件和硬件，以确定它是一个真正的振动监测器。标准功能包括报警和跳闸继电器和信号输出，用于本地或远程计量，以及NEMA 4铸铝外壳。可选择的防爆外壳可指定用于危险地区.
规格
| 测量方式 | 速度 |
| 频率范围 | 3-1000赫兹 |
| 模拟输出 | 4-20 mA dc，与全量程成比例 |
| 输入功率 | 120/220 V交流场-可选或24伏直流(请具体说明订购时) |
| 设置点 | 2.场可调从0-100%的全量程。 |
| 继电器输出 | 120/220 V交流单元：固态三交流，最大10A，50 mA min。 |
| 操作温度 | -25至160 F(-32至71 C) |
| 围封 | NEMA 4或防爆(I类、C&D类、II类、E类、F&G类)(订购时请具体说明) |
| 环境评级 | NEMA 4-耐候性 |
| 重量 | NEMA 4：5磅(2.3kg) |

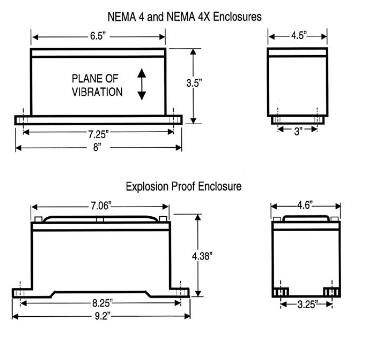

| 安装 | NEMA 4：平面，4“x8”(10.2 x 20.3cm) |
| 导管入口 | 3/4不扩散条约 |
| 可选附件 | 外壳安装复位开关，P/N 53263-108 远程仪表：NEMA 4X外壳，0-1 in/秒，P/N 79986-39A 远程仪表：NEMA 4X外壳，0-3 in/秒，P/N 79986-39e |
可调参数设置
| 全尺度范围 | 0-1英寸/秒或0-3英寸/秒 |
| 报警设定点 | 0到100%的全量程范围 |
| 行程设定点 | 0到100%的全量程范围 |
| 中继时延 | 0到20秒。每继电器 |
| 中继状态 | 通常断电(低于设定点)或正常通电(低于设定点) |
| 继电器配置 | 锁存或非锁存 |
| 继电器抑制 | 在启动或启动期间抑制继电器操作。 |
| 交流信号输出 | 100 mv/g或100 mv/in/秒 |
应用
球磨机 |
用户利益
特征
双振动水平设定点 警报和关闭(“跳闸”)接触关闭，这是激活时，指定的振动水平达到或超过。 模拟输出 438 A有一个4-20 mA的直流模拟输出与全量程成比例，通常连接到PLC、DCS或图表记录仪。 交流信号输出 交流信号输出为100 mV/g或100 mv/in/秒，是标准的。此输出可在终端块上用于连接到客户提供的远程连接器. 时滞与抑制函数 每个继电器的延时可调，从0到20秒不等。抑制功能也包括在内，它可以用于在启动瞬间或机器维护期间禁用继电器操作。 多配置 438A有三种不同的外壳类型：NEMA 4，NEMA 4X或防爆。它也可用交流(可选择的120/220)或直流(24V)输入功率。 |
