超高真空（UHV）的产生对材料和连接提出了很高的要求。因此，CF标准是在特高压技术（ISO 3669）中创建的。

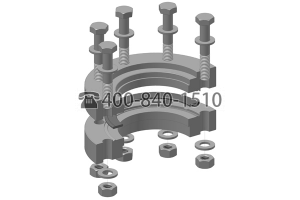

CF法兰由CNC机床上的不锈钢圆形毛坯制成。旋转法兰是两部分的，由带密封面的内部部分和带螺栓孔的外部部分组成。CF法兰在真空侧有一个用于容纳垫圈和刀口的环形槽。
由于特高压技术所需的低泄漏率和高烘烤温度，可通过无氧（OFHC）铜扁平垫圈实现密封。由于垫圈的塑性变形，该垫片通常只能使用一次。
紧固是通过螺栓完成的，必须将螺栓横向交叉均匀地拧紧，以免发生任何变形。此类法兰连接的泄漏率小于1.0E -11 mbar l / s，可在最高450°C的温度下烘烤。
全新且省时– HV至XHV的快速CF连接

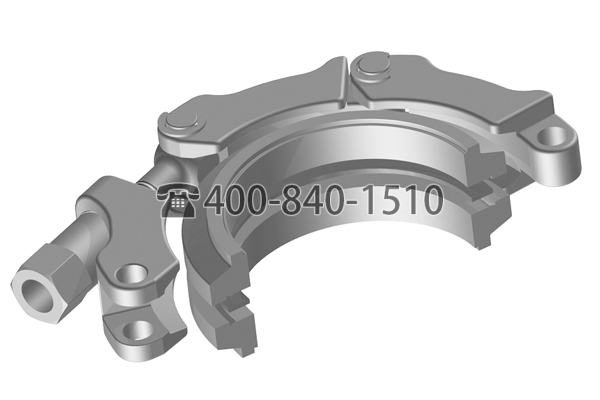

快速CF（QCF）组件和适当的夹链VaCFix ®由VACOM开发。它们结合了ConFlat®法兰的密封原理（符合ISO 3669的刀口）和KF连接的链锁原理。
QCF组件可以快速，轻松地组装，还可以节省空间。它们可以通过适配器连接到所有现有的真空系统。CF-QCF适配器使您可以在现有的UHV真空系统上使用QCF连接，并且始终保持灵活且独立于供应商。
通过独立的测试，满足并证明了UHV技术对泄漏率<1.0E-11 mbar l / s和法兰连接的烘烤温度高达350°C的要求。通常使用的铜垫片可用于所有公称直径。这也强调了灵活性和供应商的独立性。
我们VaCFix ®钳链也适用于KF和锥形ISO法兰的连接。
尺寸
VACOM根据ISO 3669.这些凸缘与ConFlat完全互换提供CF法兰和尺寸DN10到DN400的部件®的其它制造商和CF法兰。
请考虑市场上也有ASTM标准以及机构的个别标准。如果要求CF组件的尺寸（DN25，DN50，DN75，DN125）和公称直径从DN250起，请添加尺寸，所需的螺栓数量和必要的铜垫片。
