CF真空法兰组件 CF Components

CF法兰组件

功能原理CF

超高真空(UHV)的产生对材料和连接提出了很高的要求。因此,CF标准是在特高压技术(ISO 3669)中创建的。

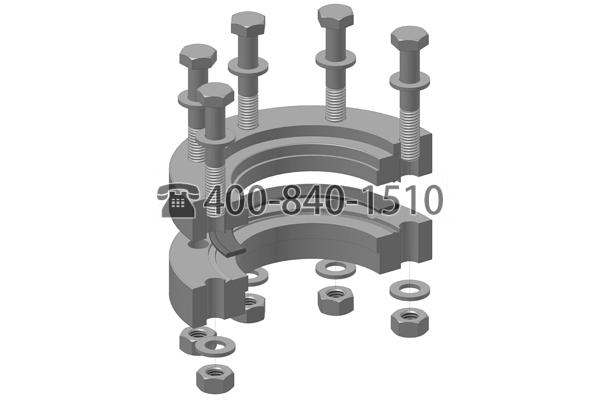

CF法兰是在CNC机床上由圆形不锈钢制成的。旋转法兰是两部分的,由带密封面的内部部分和带螺栓孔的外部部分组成。CF法兰在真空侧有一个环形槽,用于容纳垫圈和刀口。

功能原理QCF

由于特高压技术所需的低泄漏率和高烘烤温度,可通过无氧(OFHC)铜扁平垫圈实现密封。由于刀口的塑性变形,该垫片通常只能使用一次。

紧固是通过螺栓实现的,必须将螺栓横向交叉均匀地拧紧,以免发生任何变形。此类法兰连接的泄漏率<1.0E -11 mbar l / s,可在最高450°C的温度下烘烤。

VaCFix ®由VACOM开发。它们结合了ConFlat®法兰的密封原理(符合ISO 3669的刀口)和KF连接的链锁原理。

QCF组件可以快速,轻松地组装,还可以节省空间。它们可以通过适配器连接到所有现有的真空系统。CF-QCF适配器使您可以在现有的UHV真空系统上使用QCF连接,并且始终保持灵活且独立于供应商。

通过独立测试,满足并证明了UHV技术对泄漏率<1.0E-11 mbar l / s和法兰连接的烘烤温度高达350°C的要求。通常使用的铜垫片可用于所有公称直径。这也强调了灵活性和供应商的独立性。

我们VaCFix ®钳链也适用于KF和锥形ISO法兰的连接。

尺寸
VACOM根据ISO 3669.这些凸缘与ConFlat完全互换提供CF法兰和尺寸DN10到DN400的部件®的其它制造商和CF法兰。

请考虑市场上也有ASTM标准以及机构的个别标准。如果要求CF组件的尺寸(DN25,DN50,DN75,DN125)和公称直径(从DN250起),请添加尺寸,所需的螺栓数量和必要的铜垫片。

CF法兰尺寸

公称通径AD
[mm(inch)]
厚度
[mm]
AD铜垫片
[mm]
螺栓圆
[mm]

螺丝数量
DN10 25(1”)61318岁6 x M3
DN1634(1.33英寸)7,621276 x M4
DN2554(2.12英寸)11,533414 x M6
DN4070(2.75英寸)1348596 x M6
DN5086(3.38英寸)166172 8 x M8
DN63114(4.5英寸)17,58292 8 x M8
DN75117(4.62英寸)17,59110210 x M8
DN100152(6英寸)2012013016 x M8
DN125171(6.75英寸)2114115218 x M8
DN160203(8英寸)2217118120 x M8
DN200254(10英寸)2522223224 x M8
DN250305(12英寸)25272,728432 x M8
DN275337(13.5英寸)2829430630 x M10
DN300368(14.5英寸)2832633832 x M10
DN350419(16.5英寸)2837638936 x M10
DN400470(18.5英寸)2842443840 x M10
