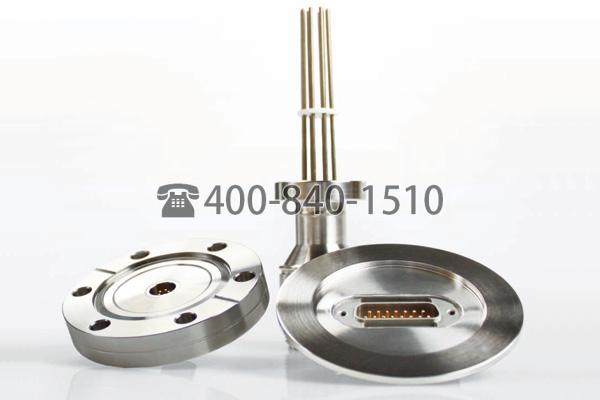

带插头连接器的多针真空穿通件 Multipin Feedthroughs with Plug Connectors

带插头连接器的多针真空穿通件

多针穿通

多针馈通至少包含两个导体,它们的设计目的是在空气侧接受插头连接器。一些设计变型也允许使用真空侧插头连接器。馈通非常适合于节省空间地将多个电信号传输到真空中。

本部分包括各种圆形多引脚馈通,最多具有41个触点,适用于500 V至12 kV的电压。椭圆形SUB D引线非常常用,在很小的空间内可提供9至50个触点。Micro D馈通与SUB D馈通非常相似,但是在更小的空间中具有9到51个触点,它们更加紧凑,并最大程度地节省了空间并减轻了重量。此外,VACOM还提供了与普通Mini-Snap连接器兼容的紧凑型电源馈通。全新可用的是USB馈通

紧凑型电源馈通

Kompaktstromdurchführungen

紧凑型电源引线具有4至12个触点,其特点是安装尺寸小,具有完全的UHV兼容性以及两侧都有插头的可插拔性。在某些版本中,可以在500 V至1000 V之间的电压下,以每引脚10 A以上的电流充电。在小直径的穿通线非常重要的情况下,紧凑型电源穿通线尤其适用。此外,对于高真空应用或无法进行焊接的情况,也可以提供带有O形圈密封和真空侧焊杯触点的基板版本。


Sub D馈通

Sub D馈通

Sub D型馈通在有限的空间内提供大量触点。触点根据MIL-C-24308进行布置。提供空气侧和真空侧插头。




Micro D馈通

Micro D馈通

Micro D馈通甚至比Sub D馈通更紧凑。触点根据MIL-DTL-83513进行布置。更紧凑的设计可降低最大电压和电流。触点数量在9到51之间变化。




圆形连接器

圆形连接器

本小节包括各种通孔,这些通孔具有根据通用圆形插头连接器的不同标准的圆形接口。某些版本可与空气侧和真空侧插头一起使用。此外,还提供高达12 kV的高压或高达46 A的大电流的版本。




USB馈通

USB馈通

我们的USB馈通有两种版本-USB 2.0连接器/插头和USB 2.0插座/插槽。对于USB 2.0插座/插槽版本,可以使用兼容真空的USB 2.0电缆。
