HUBDISK-1 1英寸透射式旋转码盘

• 1英寸码盘，带安装轴套

• 支持14种轴径尺寸（2至10毫米及1/8至3/8英寸）

• 25种分辨率可选，从32至5,000 CPR（128至20,000 PPR）

• 可选索引位置

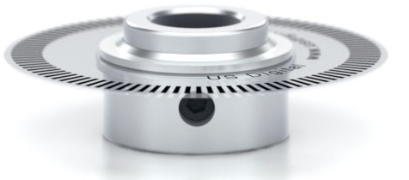

HUBDISK-1由直径1英寸的光学编码码盘安装在精密机加工的铝制轴套上组成。该码盘也可作为独立组件单独提供。码盘由0.007英寸厚的聚酯薄膜制成，额定工作温度范围为−40°C至+100°C。通过紧定螺钉将轴套固定到轴上。

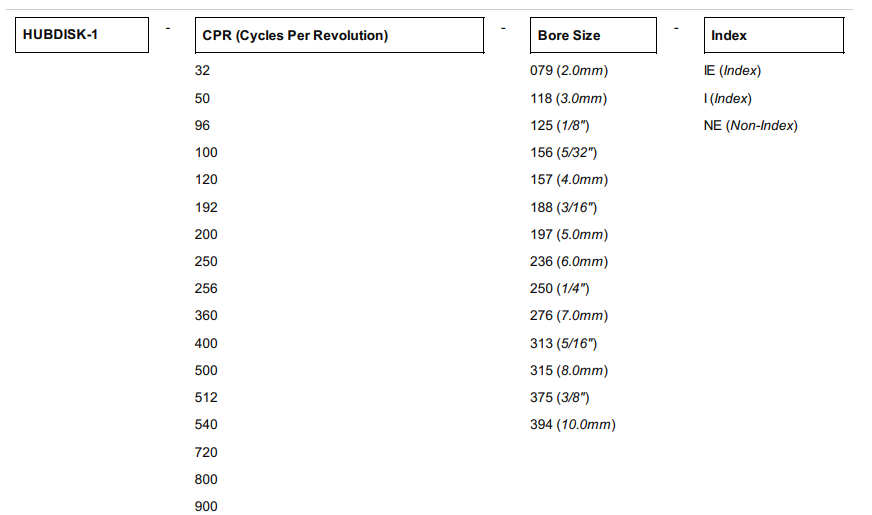

32 CPR 分辨率仅提供无索引版本（NE）。1250 CPR 及以下分辨率可订购带索引或不带索引版本，而 2000 CPR 及以上分辨率仅提供带索引版本（IE）。

HubDisk 组件提供 14 种孔径尺寸，范围从 2 mm 至 10 mm。所有轴套孔径均保持严格的公差，符合 US Digital 技术公告《轴与轴套公差 TB1001》的规定。HubDisk 组件上的码盘在安装时，码盘文字正向可读时，乳剂面朝上。

HUBDISK-2 2英寸透射式旋转码盘

• 2英寸码盘，带安装轴套

• 支持22种轴径尺寸（2至25毫米及1/8英寸至1英寸）

• 21种分辨率可选，从64至10,000 CPR（256至40,000 PPR）

• 可选索引位置

HUBDISK-2由直径2英寸的光学编码码盘安装在精密机加工的铝制轴套上组成。该码盘也可作为独立组件单独提供。码盘由0.007英寸厚的聚酯薄膜制成，额定工作温度范围为−40°C至+100°C。根据孔径尺寸不同，使用一个或两个紧定螺钉将轴套固定到轴上。

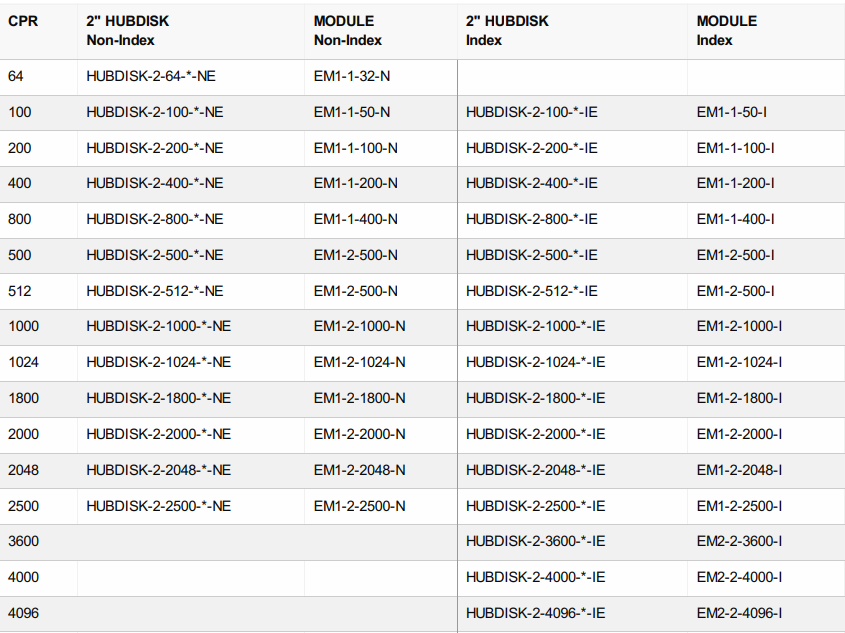

64 CPR 分辨率仅提供无索引版本（NE）。2500 CPR 及以下分辨率可订购带索引或不带索引版本，而 3600 CPR 及以上分辨率仅提供带索引版本（IE）。

HubDisk 组件提供 23 种孔径尺寸，范围从 2 mm 至 1 英寸。所有轴套孔径均保持严格的公差，符合 US Digital 技术公告《轴与轴套公差 TB1001》的规定。HubDisk 组件上的码盘在安装时，码盘文字正向可读时，乳剂面朝上。
