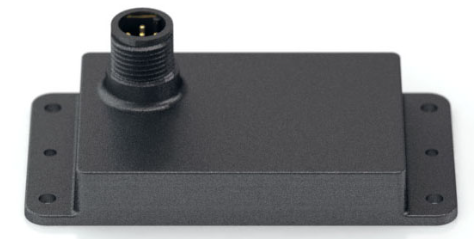

T7网络式绝对值倾角仪

• 全 360° 工作范围

• ±0.1 度精度

• IP68 防护等级

• RS232 或 RS485 接口

• 可选 MODBUS RTU 版本

• RS485 版本总线上最多支持 32 台设备

• 5.5V 至 30V 电源供电范围

T7是一款固态绝对值倾角仪，可在单轴上感知全 360° 范围内的倾斜角度。T7 融合了多项突破性技术，打造出一款坚固耐用、结构紧凑、响应快速、灵活且易于使用的新型倾角仪。

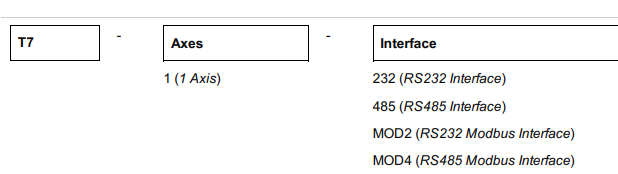

T7提供多种接口和协议选项。物理接口可选 RS232 或 RS485，协议可选 US Digital 串行协议或 Modbus RTU。RS232 版本支持单台 T7，线缆长度可达 100 英尺。对于需要更长线缆长度或在单条总线上连接多台 T7 的用户，RS485 版本支持总线上最多 32 台 T7。每台 T7 的电源通过网络线缆提供。

Modbus RTU 版本适用于需要行业标准开放协议的用户。主机可使用标准的 Modbus 读写寄存器功能码访问总线上的每台 T7。

T7通过感知集成于单片芯片中的固态加速度计所测量的加速度来计算倾斜角度。重力、离心力和线速度变化均为加速度的形式。T7 将基于所有感知到的加速度报告经数学计算得出的倾斜角度。

串行端口接口为 T7 网络的读写数据提供了一种高效的方式。所有配置和参数均存储于非易失性存储器中。提供 Windows 演示应用程序，可显示网络中每台 T7 的角度和温度，并设置工作模式、方向、零点位置、阻尼/平均时间、方向等参数。此外，Windows DLL 为用户提供了一套简单的函数，用于对 T7 网络进行数据读写。

典型应用包括重型工程机械、疏浚设备、采矿设备、太阳能跟踪和仓库自动化等。
