E4T微型电机编码器
E4T特点
套件版本，适用于安装在电机或其他转轴上
支持 11 种轴径尺寸（2 至 6 毫米及 1/8 至 1/4 英寸）
适用于 NEMA 8 至 17 及更大尺寸的电机
19 种分辨率可选，从 100 至 1,000 CPR（400 至 4,000 PPR）
单端输出或可选差分输出
提供 2 种底座样式和外壳盖选项
按压式轴套，便于快速组装
高保持力连接器/电缆（另售）

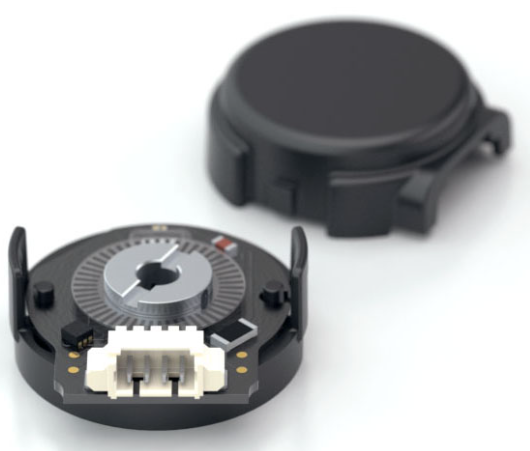

US Digital E4T微型电机编码器可直接安装在电机或其他旋转轴上。这款增量式编码器采用特殊图案的光学码盘，并配以精密机加工的铝制轴套。
该码盘与定制检测器相结合，构成了一套对机械不对中具有高度容差的系统。按压式轴套设计和坚固的玻璃填充聚合物外壳，便于在空间受限的应用中轻松安装。

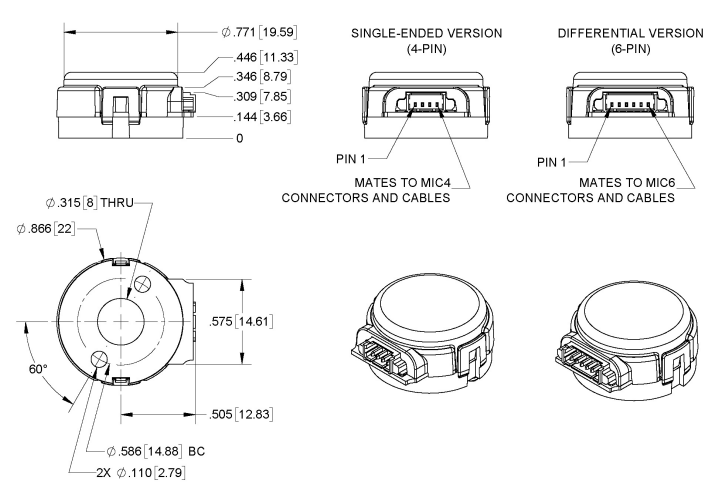

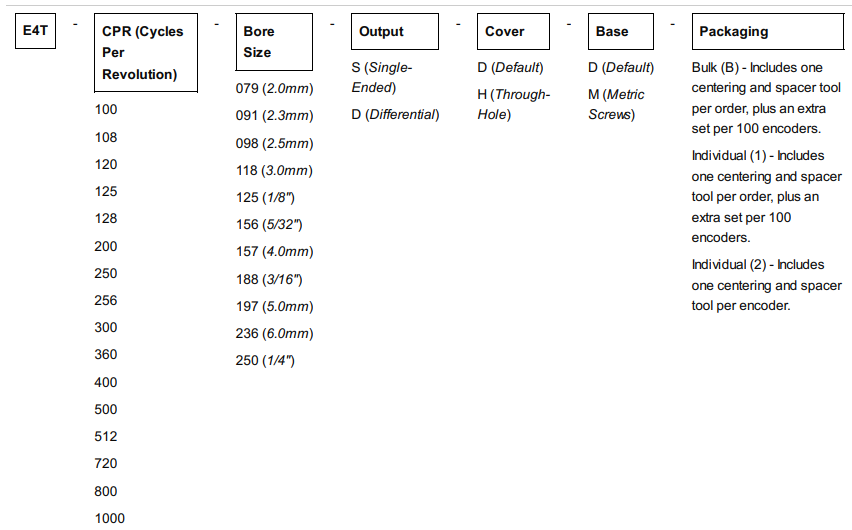

E4T微型电机编码器提供 19 种可选分辨率，兼容 11 种轴径尺寸、2 种底座配置和 2 种外壳样式，可满足广泛的应用需求。用户可根据需要选择单端输出或差分输出。
该光学编码器设计用于高保持力连接器。在产品配置器中完成各项选择后，兼容的线缆和连接器将显示在下方，需另行购买。
请注意：由于 E4T 的设计特点，建议将其作为一次性安装使用。
| PARAMETER | VALUE | UNITS |
|---|---|---|
| Operating Temperature | -20 to 100 | C |
| Electrostatic Discharge, IEC 61000-4-2 Single-ended (-S option) Differential (-D option) | ± 12 ± 7 | kV |
| Vibration (10Hz to 2kHz, sinusoidal) | 20 | G |
| Shock (6 milliseconds, half-sine) | 75 | G |
| PARAMETER | VALUE | UNITS |
|---|---|---|
| Max. Shaft Axial Play | ± .010 | in. |
| Max. Shaft Runout (TIR) | .002 | in. |
| Max. Acceleration | 250,000 | rad/sec² |
| Maximum RPM (1)
Maximum A/B Frequency | minimum value of ((6 x 10^6)/CPR) and (60000) 100 | RPM
kHz |
| Max. Codewheel Moment of Inertia | 5.1 x 10^-7 | oz-in-s² |
| Mounting Screw Size Default (D-option base) Metric (M-option base) | #3-48 x 3/16″ M2.5, length 4mm | |
| Screw Bolt Circle Diameter | .586 ±.005 | in. |
| Minimum Shaft Length (2) | .275 | in. |
| Maximum Shaft Length (2) | .395 (D option) / no limit (H option) | in. |
| Mounting Screw Torque | 2-3 | in-lbs |
| SPECIFICATIONS | MIN. | TYP. | MAX. | UNITS | NOTES |
|---|---|---|---|---|---|
| Supply Voltage | 4.5 | 5.0 | 5.5 | V | |
| Supply Current | 27 36 | 32 44 | mA mA | CPR ≤ 500, no load CPR > 500, no load | |
| Single-Ended Output Voltage High | 4.75 | 5.0 | V | Min. @ 25mA load, Typ. @ no load | |
| Single-Ended Output Voltage Low | 0.25 | 0.60 | V | Typ. @ no load, Max. @ 4.5mA load | |
| Differential Output Voltage | 3.0 | 3.8 | V | RL = 100 ohm | |
| Differential Output Rise/Fall Time | 20 | ns |
E5电机编码器
E5特点
套件版本，适用于安装在电机或其他转轴上
支持 14 种轴径尺寸（2 至 10 毫米及 1/8 至 3/8 英寸）
适用于 NEMA 17 至 34 及更大尺寸的电机
25 种分辨率可选，从 32 至 5,000 CPR（128 至 20,000 PPR）
可选索引通道、差分输出及高压输出
提供 4 种底座样式和 3 种外壳盖选项
带锁扣的连接器/线缆，连接牢固（另售）

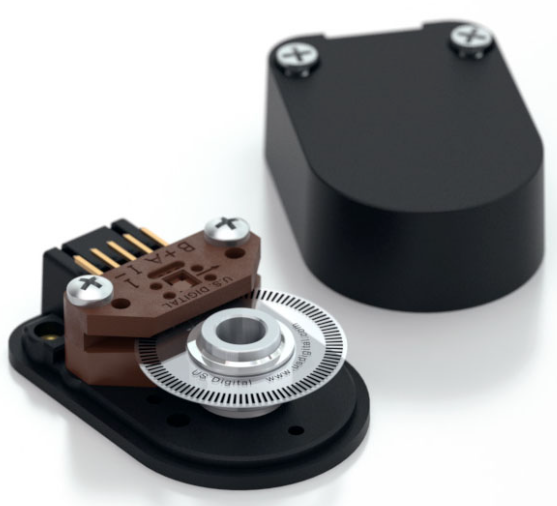

US Digital E5电机编码器可直接安装在电机或其他旋转轴上。这款光学编码器采用坚固的玻璃填充聚合物外壳，专为便捷安装和拆卸而设计。
E5编码器包含一个精密机加工的铝制轴套，配以特殊图案的聚酯薄膜码盘。该码盘与我们专有的光学编码器模块相结合，构成了一套对机械不对中具有高度容差的系统。

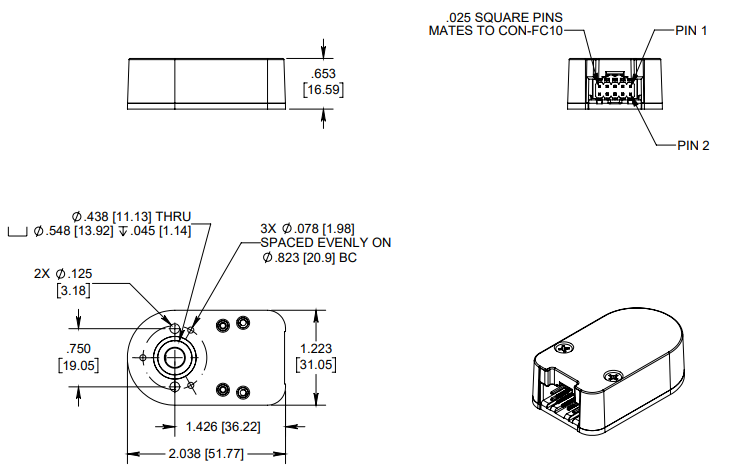

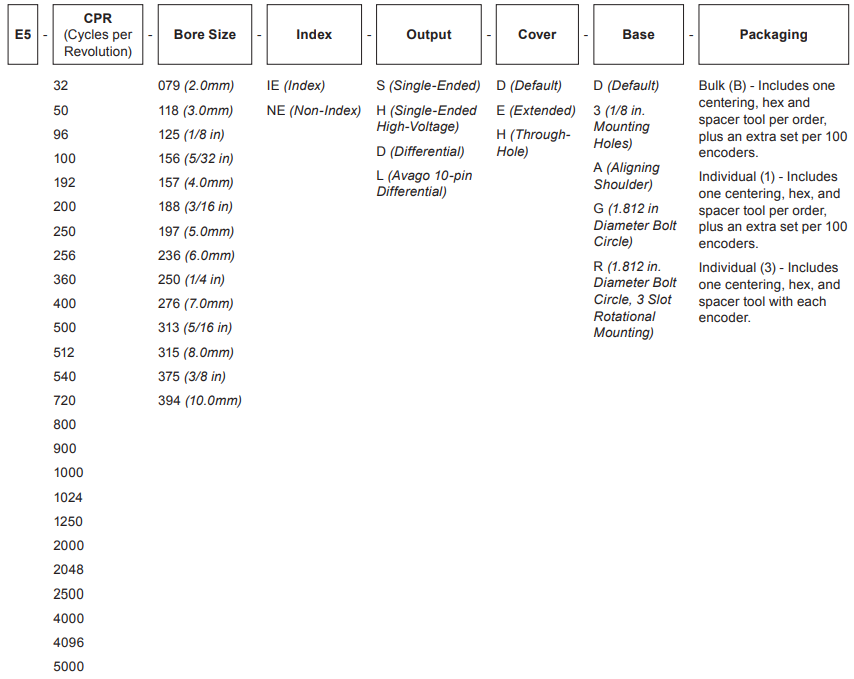

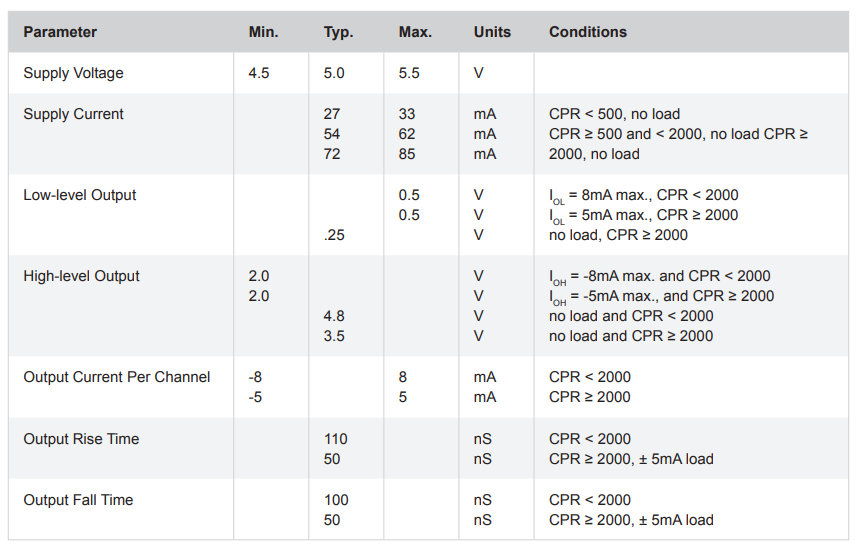

E5是一款通用型电机编码器，拥有 4 种底座配置和 3 种外壳样式，可适应广泛的应用需求。这款光学旋转编码器还提供四种输出方式可选——单端、单端高压、差分和 Avago 差分。该光学编码器设计用于带锁扣的连接器，可确保连接牢固。在产品配置器中完成各项选择后，兼容的线缆和连接器将显示在下方，需另行购买。
| PARAMETER | VALUE | TORQUE |
|---|---|---|
| Hub Set Screw | 2-3 | in-lbs |
| Cover Screw | 2-4 | in-lbs |
| Base Mounting Screw (#0-80) | 1-2 | in-lbs |
| Base Mounting Screw (#2-56) | 2-3 | in-lbs |
| Base Mounting Screw (#4-40) | 4-6 | in-lbs |
| Adapter Plate Mounting Surface (#2-56 screws) | 2-3 | in-lbs |
| Adapter Plate Mounting Surface (#4-40 screws) | 4-6 | in-lbs |
| Module Mounting Screw | 3.5-4 | in-lbs |
