Usdigital E3电机编码器、E3旋转编码器、光学编码器、US Digital增量式编码器
US Digital E3电机编码器可直接安装于电机或其他旋转轴上。该光学编码器采用坚固的玻璃填充聚合物外壳，设计便于安装和拆卸。
E3光学旋转编码器包含一个精密加工的铝制轴套和一个带有特殊图案的Mylar码盘。该码盘与我们专有的光学编码器模块相结合，构成一个对机械失调具有高度容忍性的系统。
E3提供2种底座配置和3种外壳样式，可适应广泛的应用需求。该光学旋转编码器的输出为单端信号。如果您的应用需要差分输出（例如因线缆长度超过10英尺或处于电气噪声环境中），您可以添加PC4/PC5差分线驱动器，或参考我们的E6型号（可选配差分输出）。

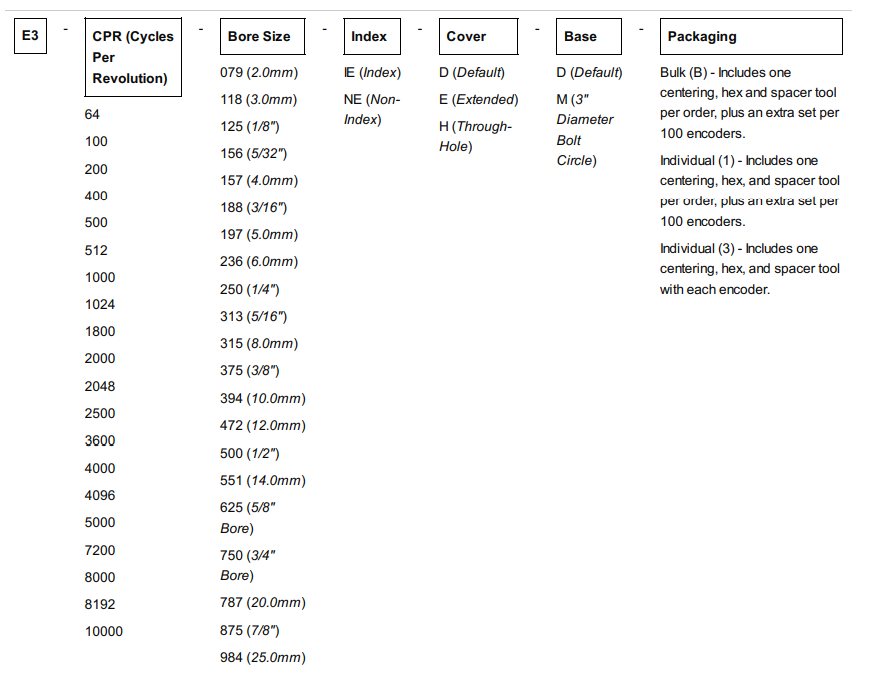

此增量式编码器设计使用高保持力连接器。在产品配置器中完成各项选择后，兼容的线缆和连接器将显示在下方，需另行购买。
E3特点
套件式版本，适用于安装在电机或其他转轴上
支持 22 种轴径尺寸（2 至 25 mm 以及 1/8 至 1 英寸）
适用于 NEMA 23 至 NEMA 34 及更大尺寸的电机
20 种分辨率可选，从 64 至 10,000 CPR（256 至 40,000 PPR）
2 通道正交输出，可选零位索引通道

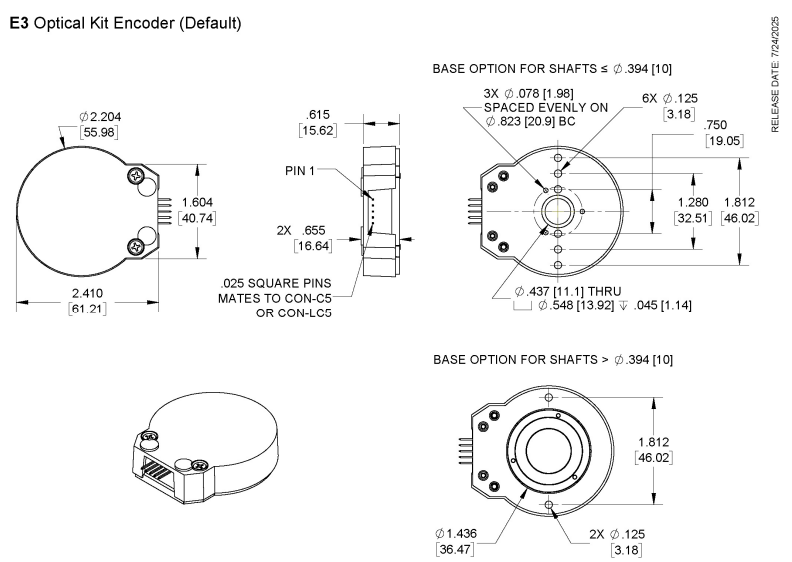

提供 2 种底座样式和 2 种外壳选项
高保持力连接器/线缆（需单独购买）
| PARAMETER | VALUE | UNITS |
|---|---|---|
| Operating Temperature, CPR < 2000 | -40 to 100 | C |
| Operating Temperature, CPR ≥ 2000 | -25 to 100 | C |
| Electrostatic Discharge, IEC 61000-4-2 | ± 4 | kV |
| Vibration (10Hz to 2kHz, sinusoidal) | 20 | G |
| Shock (6 milliseconds, half-sine) | 75 | G |
| PARAMETER | VALUE | TORQUE |
|---|---|---|
| Hub Set Screw | 2-3 | in-lbs |
| Cover Screw | 2-4 | in-lbs |
| Base Mounting Screw (#0-80) | 1-2 | in-lbs |
| Base Mounting Screw (#2-56) | 2-3 | in-lbs |
| Base Mounting Screw (#4-40) | 4-6 | in-lbs |
| Adapter Plate Mounting Surface (#2-56 screws) | 2-3 | in-lbs |
| Adapter Plate Mounting Surface (#4-40 screws) | 4-6 | in-lbs |
| Module Mounting Screw | 3.5-4 | in-lbs |
