DISK-2 2英寸透射式旋转编码器码盘

DISK-2特点

  • 外径2英寸

  • Mylar聚酯薄膜材质

  • 64至10,000 CPR（每转脉冲数）

  • 可选零位索引轨道

US Digital提供多种标准旋转编码器码盘。 这些码盘可作为独立码盘或带轴套码盘订购。这些旋转编码器码盘采用Mylar聚酯薄膜制成，具有较宽的工作温度范围。

64 CPR（每转脉冲数）规格仅提供无索引版本（NE）；2500 CPR及以下的其他分辨率可订购带索引或不带索引版本；而3600 CPR及以上的分辨率仅提供带索引版本（IE）。

光学编码器旋转码盘和光学编码器模块的机械对准图纸可查阅（参见EM1和EM2页面）。

Inside Diameter (ID) tolerance±0.004″
Outside Diameter (OD)2″ ± 0.010 in.
Thickness0.007″
Temperature Range-40C to 100C

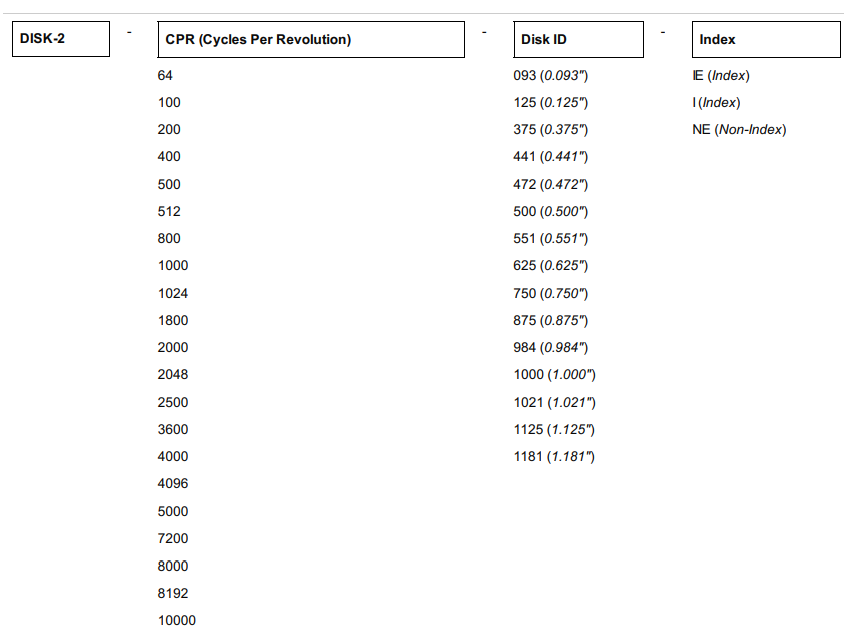

CPR2″ DISK
Non-Index		MODULE
Non-Index		2″ DISK
Index		MODULE
Index
64DISK-2-64-*-NEEM1-1-32-N
100DISK-2-100-*-NEEM1-1-50-NDISK-2-100-*-IEEM1-1-50-I
200DISK-2-200-*-NEEM1-1-100-NDISK-2-200-*-IEEM1-1-100-I
400DISK-2-400-*-NEEM1-1-200-NDISK-2-400-*-IEEM1-1-200-I
800DISK-2-800-*-NEEM1-1-400-NDISK-2-800-*-IEEM1-1-400-I
500DISK-2-500-*-NEEM1-2-500-NDISK-2-500-*-IEEM1-2-500-I
512DISK-2-512-*-NEEM1-2-500-NDISK-2-512-*-IEEM1-2-500-I
1000DISK-2-1000-*-NEEM1-2-1000-NDISK-2-1000-*-IEEM1-2-1000-I
1024DISK-2-1024-*-NEEM1-2-1024-NDISK-2-1024-*-IEEM1-2-1024-I
1800DISK-2-1800-*-NEEM1-2-1800-NDISK-2-1800-*-IEEM1-2-1800-I
2000DISK-2-2000-*-NEEM1-2-2000-NDISK-2-2000-*-IEEM1-2-2000-I
2048DISK-2-2048-*-NEEM1-2-2048-NDISK-2-2048-*-IEEM1-2-2048-I
2500DISK-2-2500-*-NEEM1-2-2500-NDISK-2-2500-*-IEEM1-2-2500-I
3600DISK-2-3600-*-IEEM2-2-3600-I
4000DISK-2-4000-*-IEEM2-2-4000-I
4096DISK-2-4096-*-IEEM2-2-4096-I
5000DISK-2-5000-*-IEEM2-2-5000-I
7200DISK-2-7200-*-IEEM2-2-7200-I
8000DISK-2-8000-*-IEEM2-2-8000-I
8192DISK-2-8192-*-IEEM2-2-8192-I
10000DISK-2-10000-*-IEEM2-2-10000-I
项目DISK-1（1英寸）DISK-2（2英寸）
最低分辨率（无索引）32 CPR64 CPR
带/不带索引的分界点1250 CPR及以下可带或不带索引；2000 CPR及以上仅带索引2500 CPR及以下可带或不带索引；3600 CPR及以上仅带索引
