EC35换相电机编码器

• 套件版本，适用于安装在电机或其他旋转轴上

• U/V/W 换相输出（差分或集电极开路）

• 0-12 极或定制极数

• 11 种分辨率可选，从 500 至 60,000 CPR（2,000 至 240,000 PPR）

• 适用于 NEMA 17 至 34 及更大尺寸的电机

• 支持 5 种轴径尺寸（5 至 8 毫米及 1/4 至 3/8 英寸）

• 索引输出为标准配置

• 高保持力线缆（另售）

US Digital EC35电机编码器可直接安装在电机上，也可安装在任何旋转轴上。这款增量式编码器采用特殊图案的光学码盘，并配以精密机加工的铝制轴套。除正交输出和差分索引输出外，该编码器还提供换相输出（差分或集电极开路），适用于各种极对数的无刷电机。

该码盘与 IC 检测器相结合，构成了一套可提供高达 60,000 CPR 高分辨率且对机械不对中具有容差的系统。按压式轴套设计无需紧定螺钉即可牢固夹持轴，坚固的玻璃填充聚合物外壳便于在空间受限的应用中轻松安装。

内置的可拆卸间隔工具确保在安装编码器外壳时，编码码盘自动设置为正确的间隙。编码器的“时序调整”可通过旋转组件上的环形部件，然后用简单工具将其按压到位来完成锁定。

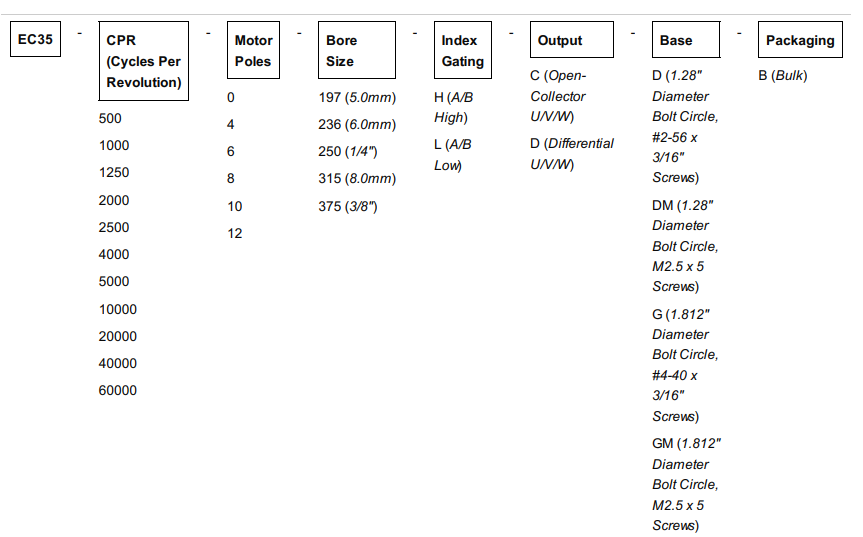

该光学编码器设计用于高保持力连接器。在产品配置器中完成各项选择后，兼容的线缆将显示在下方，需另行购买。
