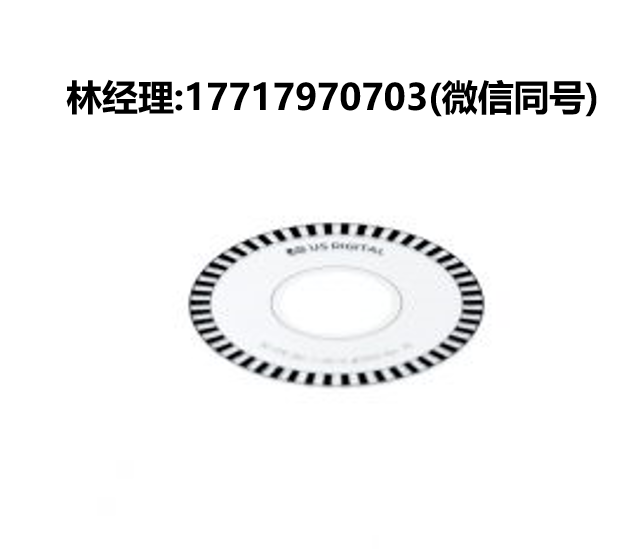

US DIGITAL,DISK-1,1 英寸旋转圆形码盘,磁盘

US DIGITAL,DISK-1,1 英寸旋转圆形码盘,磁盘,US digital提供多种标准旋转圆形码盘. 可以被当做独立的磁盘或者中心磁盘来订。它们由聚酯薄膜构成。这种材料可以允许很广泛的温度。

DISK-1 特征:

外径1英寸

由聚酯薄膜构成

32 到5,000 CPR

索引跟踪

与EM1和EM2模块配套

DISK-1 产品描述:
US digital提供多种标准旋转圆形码盘. 可以被当做独立的磁盘或者中心磁盘来订。它们由聚酯薄膜构成。这种材料可以允许很广泛的温度。
32 CPR的码盘仅仅在无索引与EM1配套（NE)时能用,其他分辨率的无论有无索引都可用。
圆形码盘和编码器模块图纸见

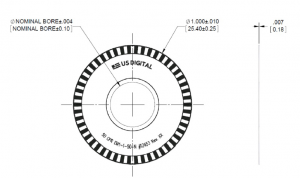

图纸:

规格:

内径公差——-±0.004″

外径————1″ ± 0.010 英寸

厚度————0.007″

温度范围——–40C to 100C
