US Digital  EM2 特点：

• 用于测量旋转或线性运动的编码模块

• 双通道正交输出，带 索引通道（Index Channel）

• 提供 11 种旋转分辨率：2,000 至 10,000 CPR（8,000 至 40,000 PPR）

• 提供 2 种线性分辨率：1,000 至 2,000 LPI（x1 正交解码）

• 5 mA 源/漏输出

• 内置 去耦电容，增强抗噪性能

• 单路 5V 电源供电

US Digital  EM2 产品说明：

EM2 是一种透射式光学编码模块，当与编码盘或线性光栅条配合使用时，可用于测量旋转或线性运动。
该模块由一个 带透镜的 LED 光源 和一个 单片集成检测IC 组成，封装在一个紧凑的聚合物外壳中。
EM2 采用 相位阵列检测技术（Phased Array Detector Technology），具备更大的间隙容差，即使编码盘有轻微污染，也能保持稳定可靠的性能。

EM2 编码模块提供 数字A、B正交输出 以及 索引通道输出。
每个 EM2 模块均为 特定分辨率型号，需与对应分辨率的编码盘或线性光栅条配对使用。
EM2 支持 12 种不同分辨率，工作电压为 单路 5V 电源，输出为单端信号，可 吸收或提供 5mA 电流。
内部配备 0.1 µF 去耦电容，以提升抗干扰能力。

对于 开集电极输出 或 高电压应用，可加装 PC3 电缆驱动器；
若需要 差分信号输出，可加装 PC4 电缆驱动器。

此外，还提供配件，如 编码盘、线性光栅条、连接器及电缆 等可选附件。

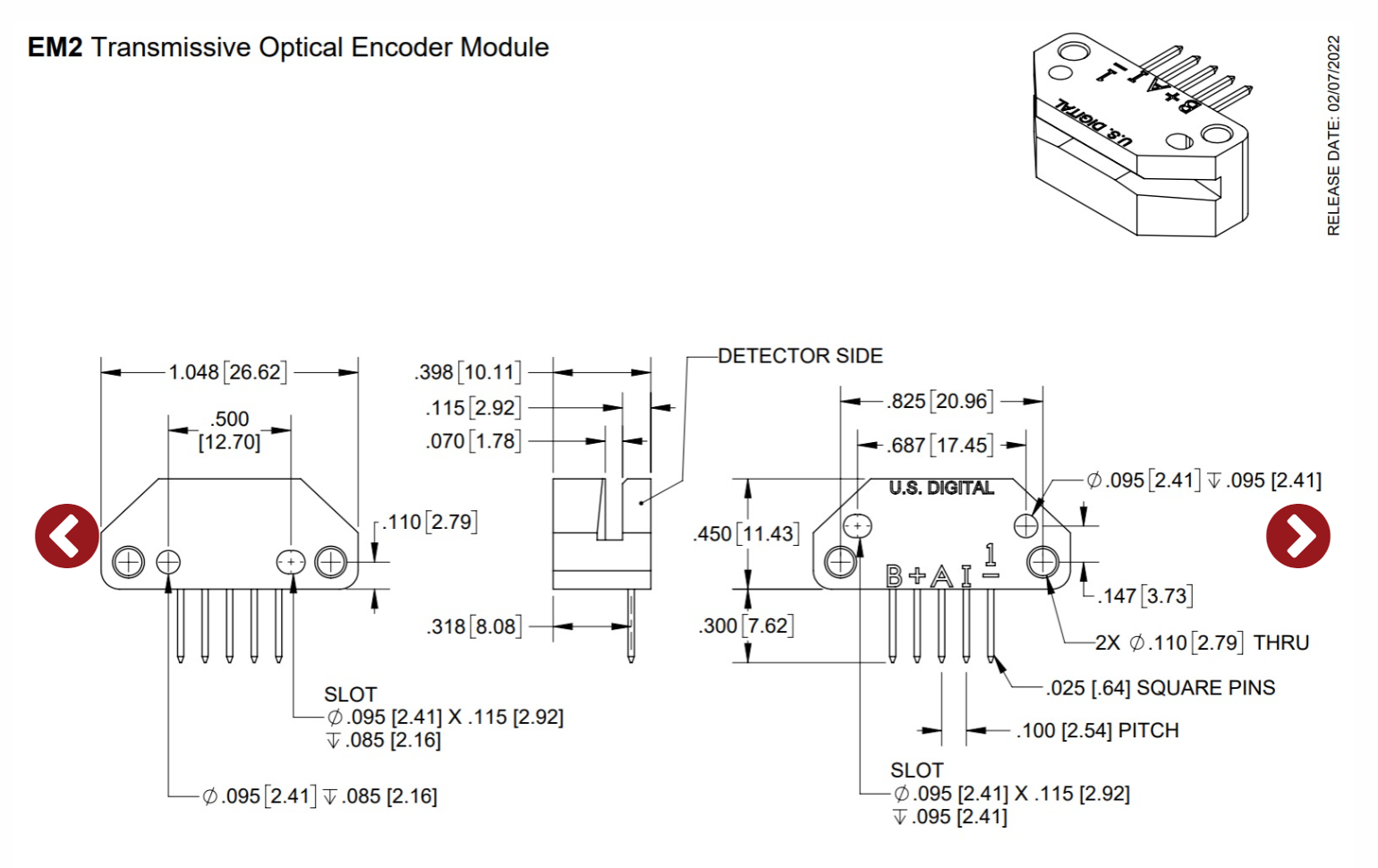

US Digital EM2图纸：
