编码器（Encoders）
凡是对运动精度有要求的地方，几乎都能看到编码器的身影。事实上，很难找到一个不受益于编码器技术的行业。无论是在最严苛环境下的关键任务应用，还是在日常工作场景中对重复精度要求极高的应用，编码器都无处不在。
从原理上讲，编码器将旋转运动或直线运动转换为数字信号，用于监测或控制速度、方向、位移或位置。

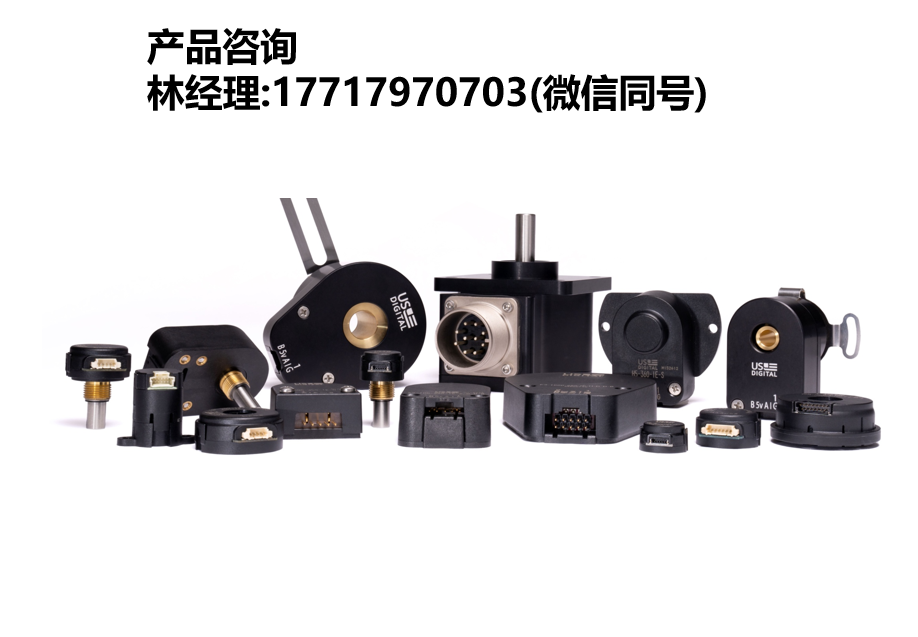

US Digital 提供 一百多万种高质量、可现货供应的编码器配置，主要分为两大类型：绝对式编码器和增量式编码器。
- 增量式编码器：相对于某一基准点或零位，提供位置变化信息
- 绝对式编码器：在单次 360° 轴旋转范围内即可输出精确的轴角度位置。
根据对精度要求和环境严苛程度的不同，US Digital 的编码器设计可采用光学传感器或磁性传感器技术。
增量式编码器及组件
增量式编码器通过输出信号来指示旋转运动或直线运动。
US Digital 设计并制造多种增量式编码器产品，包括可直接装配到现有轴上的编码器套件、带轴编码器，以及用于直线编码器的相关组件。
此外，还提供多种编码器组件，例如编码器模块、编码盘（disk）和轮毂式编码盘（hubdisk），以满足不同应用和集成需求。
包含4类：1.增量式套件编码器 2.增量式轴编码器 3.空心轴编码器 4.编码器组件
1.增量式套件编码器
全球各地的工程师都放心地选用 US Digital 的套件编码器，因其结构简单、装配速度快且性能可靠。无论您是需要用于大批量应用的电机编码器，还是只需要一只旋转编码器，US Digital 都能快速交付，并提供值得信赖的技术支持。
电机编码器
套件版本，可安装在电机或其他轴上
支持 14 种轴径（2 至 10 mm 及 1/8 至 3/8 英寸）
适用于 NEMA 17 至 NEMA 34 及更大电机
26 种分辨率，从 32 至 5,000 CPR（128 至 20,000 PPR）
US Digital E3
电机编码器
套件版本，可安装在电机或其他轴上
支持 22 种轴径（2 至 25 mm 及 1/8 至 1 英寸）
适用于 NEMA 23 至 NEMA 34 及更大电机
20 种分辨率，从 64 至 10,000 CPR（256 至 40,000 PPR）
电机编码器
套件版本，可安装在电机或其他轴上
支持 14 种轴径（2 至 10 mm 及 1/8 至 3/8 英寸）
适用于 NEMA 17 至 34 及更大电机
25 种分辨率，从 32 至 5,000 CPR（128 至 20,000 PPR）
US Digital E6
电机编码器
套件版本，可安装在电机或其他轴上
支持 22 种轴径（2 至 25 mm 及 1/8 至 1 英寸）
适用于 NEMA 23 至 NEMA 34 及更大电机
21 种分辨率，从 64 至 10,000 CPR（256 至 40,000 PPR）
微型电机编码器
套件版本，可安装在电机或其他轴上
支持 10 种轴径（3 至 8 mm 及 1/8 至 3/8 英寸）
适用于 NEMA 11 至 23 及更大电机
9 种分辨率，从 180 至 720 CPR（720 至 2,880 PPR）
US Digital E16
微型电机编码器
16 mm 微型套件版本，可安装在电机或其他轴上
支持 1.5 mm（0.059 英寸）和 2 mm（0.079 英寸）轴径
适用于 NEMA 6 及更大电机
10 种分辨率，从 250 至 4,096 CPR（1,000 至 16,384 PPR）
US Digital EC35
换向电机编码器
套件版本，可安装在电机或其他旋转轴上
U/V/W 换向输出（差分或开路集电极）
0-12 极或定制
11 种分辨率，从 500 至 60,000 CPR（2,000 至 240,000 PPR）
电机编码器
套件版本，可安装在电机或其他轴上
低外形，高度仅 0.398 英寸
支持 12 种轴径（2 至 8 mm 及 1/8 至 5/16 英寸）
适用于 NEMA 17 至 NEMA 34 及更大电机
US Digital M3K
微型磁性增量式套件编码器
提供增量式和增量/绝对式配置
推入式轮毂，带弹簧夹紧设计
电机轴长度为 0.500 英寸或 0.390 英寸
适用于 3 mm 至 0.250 英寸轴径
2.增量式轴编码器
US Digital 的增量式轴编码器提供从微型到中型的外壳尺寸，并有三种轴径可选。许多型号还提供可选择的轴扭矩，适用于从人机接口到高速应用的各种场景。
显示所有增量式轴编码器
US Digital H1
带轴承的旋转轴编码器
带轴的滚珠轴承旋转编码器
25 种分辨率，从 32 至 5,000 CPR（128 至 20,000 PPR）
1/4 英寸直径黄铜轴，安装在 2 个滚珠轴承中
2 通道方波 TTL 输出
US Digital H3
带轴承的旋转轴编码器
带轴的滚珠轴承旋转编码器
20 种分辨率，从 64 至 10,000 CPR（256 至 40,000 PPR）
1/4 英寸直径黄铜轴，安装在 2 个滚珠轴承中
2 通道方波输出，可选带索引通道
US Digital H5
带轴承的旋转轴编码器
带轴的滚珠轴承旋转编码器
25 种分辨率，从 32 至 5,000 CPR（128 至 20,000 PPR）
1/4 英寸直径黄铜轴，安装在 2 个滚珠轴承中
可选索引通道、差分输出和高电压输出
US Digital H6
带轴承的旋转轴编码器
带轴的滚珠轴承旋转编码器
20 种分辨率，从 64 至 10,000 CPR（256 至 40,000 PPR）
1/4 英寸直径黄铜轴，安装在 2 个滚珠轴承中
可选索引通道、差分输出和高电压输出
US Digital HD25
工业级坚固金属旋转轴编码器
NEMA 尺寸 25 外壳
20 种分辨率，从 64 至 10,000 CPR（256 至 40,000 PPR）
单端和差分输出，提供低电压和高电压版本
可选索引通道
US Digital S1
旋转轴编码器
带轴旋转编码器
26 种分辨率，从 32 至 5,000 CPR（128 至 20,000 PPR）
两种轴径：6 mm，1/4 英寸
三种扭矩选项
US Digital S2
旋转轴编码器
带轴旋转编码器
14 种分辨率，从 64 至 10,000 CPR（256 至 40,000 PPR）
提供 6 mm 和 1/4 英寸轴径
三种扭矩选项
US Digital S4T
微型旋转轴编码器
微型增量式轴编码器
16 种分辨率，从 100 至 1,000 CPR（400 至 4,000 PPR）
三种轴径：1/8 英寸、6 mm、1/4 英寸
三种扭矩选项
US Digital S5
旋转轴编码器
带轴旋转编码器
25 种分辨率，从 32 至 5,000 CPR（128 至 20,000 PPR）
两种轴径：6 mm，1/4 英寸
三种扭矩选项
US Digital S6
旋转轴编码器
带轴旋转编码器
15 种分辨率，从 64 至 10,000 CPR（256 至 40,000 PPR）
提供 6 mm 和 1/4 英寸轴径
三种扭矩选项
US Digital S16
微型旋转轴编码器
小型 — 外径 16 mm（0.63 英寸）
10 种分辨率，从 250 至 4,096 CPR（1,000 至 16,384 PPR）
三种轴径：1/8 英寸、6 mm、1/4 英寸
三种轴扭矩选项
3.空心轴编码器
空心轴编码器设计用于直接安装在现有轴上，以提供反馈信息。它们也被称为通孔编码器、通轴编码器或空心孔编码器。
空心孔（空心轴/通孔）轴承编码器
支持 5 种轴径（5.0 至 8.0 mm 及 1/4 至 5/16 英寸）
坚固的阳极氧化铝外壳，带可调节安装支架
20 种分辨率，从 32 至 5,000 CPR（128 至 20,000 PPR）
空心轴光学编码器
空心轴通孔设计，配备两个重载滚珠轴承
坚固的阳极氧化铝外壳
支持 11 种轴径（6 至 14 mm 及 1/4 至 3/4 英寸）
20 种分辨率，从 64 至 10,000 CPR（256 至 40,000 PPR）
4.编码器组件
US Digital 的编码器模块可以与编码盘配合使用，为那些标准编码器无法适配的应用提供定制解决方案。模块也可以与线性条配合，用于定制的线性应用。
1 英寸透射式旋转编码器盘
外径 1 英寸
Mylar 薄膜材质
32 至 5,000 CPR
可选索引通道
US Digital DISK-2
外径 2 英寸
Mylar 薄膜材质
64 至 10,000 CPR
可选索引通道
用于测量线性或旋转运动的编码器模块
两通道方波输出，可选索引通道
21 种旋转分辨率，从 32 至 2,500 CPR（128 至 10,000 PPR）
9 种线性分辨率，从 120 至 500 LPI（x1 方波解码）
US Digital EM2
US Digital EM1
透射式光学编码器模块
用于测量旋转或线性运动的编码器模块
两通道方波输出，带索引通道
11 种旋转分辨率，从 2,000 至 10,000 CPR（8,000 至 40,000 PPR）
2 种线性分辨率，从 1,000 至 2,000 LPI（x1 方波解码）
1 英寸透射式旋转编码器盘
带安装轮毂的 1 英寸编码盘
支持 14 种轴径（2 至 10 mm 及 1/8 至 3/8 英寸）
32 至 5,000 CPR（128 至 20,000 PPR）
可选索引位置
2 英寸透射式旋转编码器盘
外径 2 英寸
64 至 10,000 CPR（256 至 40,000 PPR）
透射式线性编码器条
最长可达 35.5 英寸
最高 2,000 LPI（与 EM2 配合使用）
可选索引通道
绝对式编码器
US Digital 设计并制造光学结构的绝对式编码器，以在苛刻环境下实现最高的分辨率和精度。无论哪种情况，绝对式编码器都能在单次 360 度轴旋转内报告轴角位置，无需停止或间隙。与增量式（有时称为相对式）编码器不同，绝对式编码器提供真实的（绝对）轴位置，从而在断电或重新上电后无需进行回零或寻零循环。
包含2类：1.绝对式编码器套件 2.轴式绝对编码器
1.绝对式编码器套件
US Digital 设计并制造光学结构的绝对式编码器套件，以在苛刻环境下实现最高的分辨率和精度。无论哪种情况，绝对式编码器都能在单次 360 度轴旋转内报告轴角位置，无需停止或间隙。与增量式（有时称为相对式）编码器不同，绝对式编码器提供真实的（绝对）轴位置，从而在断电或重新上电后无需进行回零或寻零循环。
US Digital A2K
绝对式编码器套件
可安装在直径最多 10 mm 的轴上
12 位分辨率，且分辨率可编程，从每转 2 到 4,096 码（出厂默认 3,600 码）
全 360 度范围，更新速率 7 毫秒
低功耗，最大 18.5 mA，休眠模式 2.5 mA
US Digital MAE3
绝对式磁性编码器套件
快速、简单的安装与拆卸
工作温度范围：-40°C 至 +125°C
10 位 PWM 输出 — 每转 1,024 个位置，1 kHz
允许轴向间隙 ±0.025 英寸
微型绝对式编码器套件
12 位模拟或 PWM 输出
工作温度范围：-40°C 至 +125°C
带锁紧连接器
适用于轴径 0.125 至 0.250 英寸（3 mm 至 6 mm）
2.轴式绝对编码器
US Digital 提供种类日益丰富的轴式绝对编码器，其中许多型号可选择轴扭矩，包括：标准型、无扭矩型，以及用于高速或超低扭矩应用的精密滚珠轴承型。
US Digital A2
绝对光学轴编码器
提供套筒轴承或滚珠轴承版本
12 位分辨率，且分辨率可编程，每转 2 到 4,096 码（出厂默认 3,600 码）
全 360 度范围，更新速率 7 毫秒
低功耗，最大 18.5 mA，休眠模式 2.5 mA
绝对光学轴编码器
提供套筒轴承或滚珠轴承版本
12 位分辨率，且分辨率可编程，每转 2 到 4,096 码（出厂默认 3,600 码）
全 360 度范围，更新速率 7 毫秒
低功耗，最大 18.5 mA，休眠模式 2.5 mA
US Digital HD25A
工业级坚固金属绝对光学编码器
NEMA 25 尺寸外壳
阳极氧化铣削铝外壳，带 O 型密封圈
3/8 英寸直径轴
单根 6 针电话型电缆可连接多达 15 个设备
US Digital MA3
微型绝对磁性轴编码器
微型尺寸（直径 0.48 英寸）
非接触式磁性单芯片传感技术
工作温度范围：-40°C 至 +125°C
10 位模拟输出，采样率 2.6 kHz
微型绝对磁性轴编码器
12 位模拟或 PWM 输出
微型尺寸（直径 0.55 英寸）
工作温度范围：-40°C 至 +125°C
带锁紧连接器
