E4T 特点
- 推入式轮毂 – 弹簧加载的夹头设计
- 最小轴长为 0.275 英寸
- 适用于直径为 0.079 英寸至 0.250 英寸的轴
- 每转周期数（CPR）范围：100 至 1,000
- 每转脉冲数（PPR）范围：400 至 4,000
- 单一 +5V 电源供电
E4T 产品描述
限制有害物质指令 (RoHS)

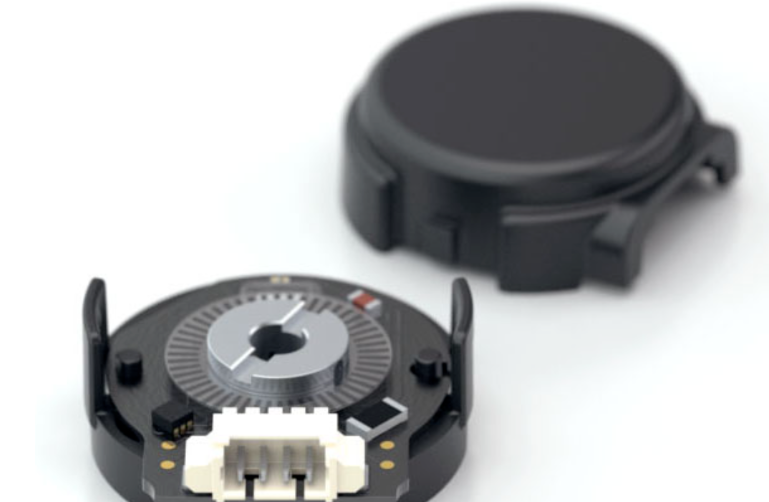

E4T 微型透射式光学编码器专为高产量、空间有限的应用提供数字正交编码器反馈而设计。作为 E4P 的升级替代产品，E4T 提供了更高的最大速度和更强的输出驱动能力。E4T 采用创新的推入式编码器光盘，可适配直径为 2.0mm 至 0.250 英寸的轴。
单端输出版本使用一个高保持力的四导线 1.25mm 间距极化连接器连接；差分输出版本则使用类似的六针连接器。配套的电缆和连接器（请参考电缆/连接器网页）需单独购买，不包含在产品中。
请注意： 由于 E4T 的推入式轮毂设计，建议仅用于一次性安装场合
E5 特点
- 快速、简单的组装与拆卸
- 坚固的螺钉连接外壳
- 正锁定连接器
- 支持 0.010 英寸的轴向轴间隙
- 每转周期数（CPR）范围：32 至 5,000
- 每转脉冲数（PPR）范围：128 至 20,000
- 双通道正交输出，可选索引功能
- 多种输出驱动选项
- 与 HEDS-5500 兼容的安装方式
E5 产品描述
限制有害物质指令 (RoHS)

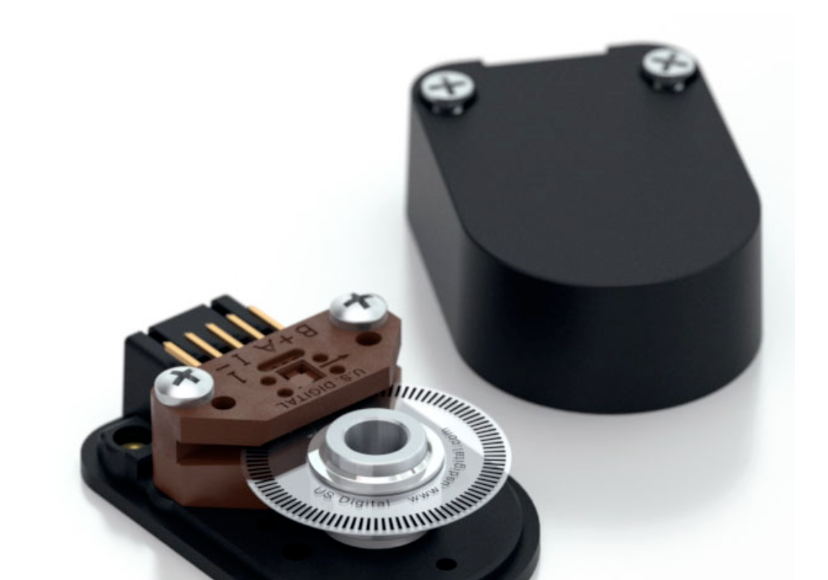

E5 系列旋转编码器采用坚固的玻璃填充聚合物外壳，配备 5 针或 10 针锁定连接器。此光学增量编码器可轻松安装或拆卸在现有的电机轴上，以提供数字反馈信息。
内部组件包括安装在精密加工铝轮毂上的 Mylar 光盘以及编码器模块。模块内含高度准直的固态光源和单片相位阵列传感器，这使得系统能够极大地容忍机械错位。
单端输出版本（S 选项）通常适用于 10 英尺以内的电缆长度。对于较长的电缆，建议使用差分输出版本（D 选项）。
编码器底座可通过多种螺钉圆安装选项固定到表面。利用对中工具（需单独购买），可确保底座与轴中心线的对齐。外壳盖通过两颗 4-40 平头螺钉牢固地固定在底座上，从而保护内部组件。
与 E5 系列编码器的连接通过 5 针（单端版本）或 10 针（差分、高电压或开集电极版本）锁定连接器完成。US Digital 提供配套连接器及多种电缆选项和长度，需单独购买
E2 特点
- 快速、简单的组装与拆卸
- 坚固的螺钉连接外壳
- 支持 0.010 英寸的轴向轴间隙
- 每转周期数（CPR）范围：32 至 5,000
- 每转脉冲数（PPR）范围：128 至 20,000
- 双通道正交 TTL 方波输出
- 可选索引（第 3 通道）
- 与 HEDS-5500 兼容的安装方式
E2 产品描述
限制有害物质指令 (RoHS)

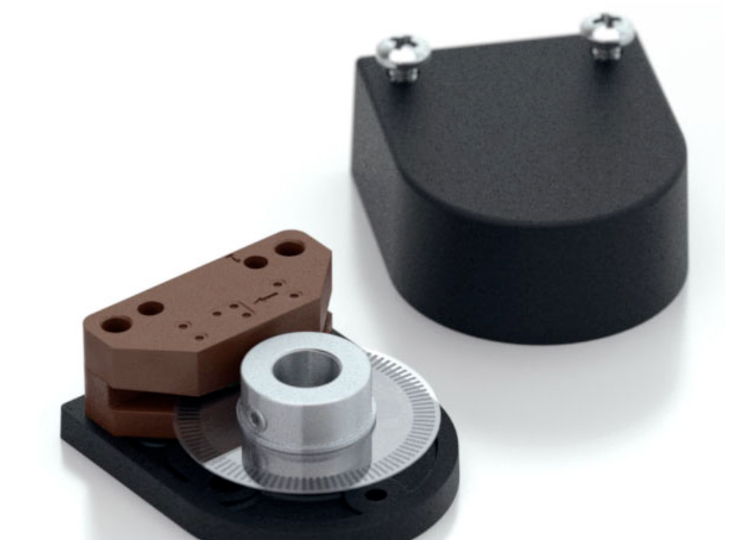

E2 是一种旋转编码器，采用坚固的玻璃填充聚合物外壳，并配备 5 针锁定或标准连接器。其内部组件包括安装在精密加工铝轮毂上的 Mylar 光盘以及编码器模块。模块内含高度准直的固态光源和单片相位阵列传感器，确保系统对机械错位具有极高的容忍度。
E2 通常适用于电缆长度为 10 英尺以内的应用。对于需要更长电缆的应用，建议添加 PC4 / PC5 差分线驱动器，或者选择配备可选差分输出的 E5。
编码器底座可通过多种螺钉圆安装选项固定到表面。使用对中工具可确保底座与轴中心线的对齐。外壳盖通过两颗 4-40 圆头螺钉牢固地固定在底座上，从而保护内部组件。
与 E2 产品的连接可通过 5 针锁定或标准连接器实现。US Digital 提供配套连接器以及多种电缆选项和长度，需单独购买
E8T 特点
- 推压式轮毂 – 弹簧加载卡盘设计
- 最小轴长度：0.295 英寸
- 适配轴直径范围：0.118 英寸至 0.375 英寸
- 每转周期数（CPR）：180 至 720
- 每转脉冲数（PPR）：720 至 2,880
- 单一 +5V 电源供电
E8T 产品描述
限制有害物质指令 (RoHS)

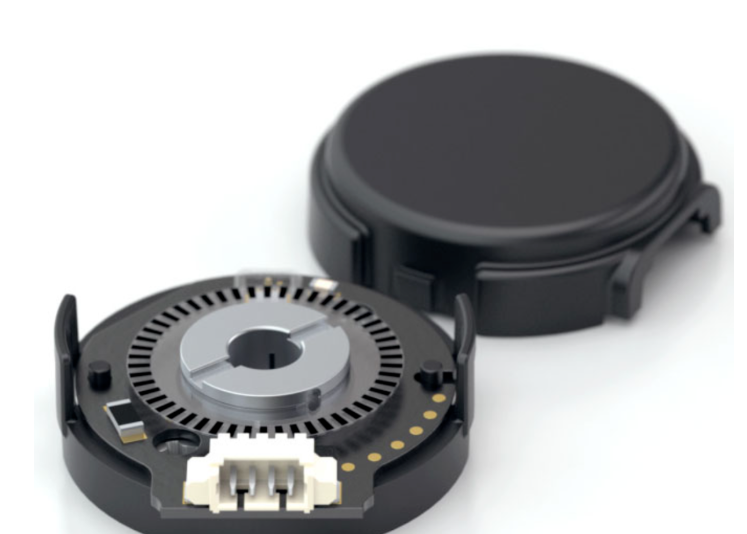

E8T 透射式光学编码器专为高产量、紧凑空间的应用设计，提供数字正交编码器反馈。E8T 是 E7P/E8P 的直接替代产品，具有更高的最大速度和增强的输出驱动能力。E8T 采用创新的推压式编码轮，支持轴直径范围为 0.118 英寸至 0.375 英寸。
E8T 默认编码器底座提供用于安装的孔位，包括直径为 0.75 英寸的螺栓圆，适用于两颗 #4-40 长度 0.188 英寸或两颗 M2.5 长度 5mm 的螺钉。直径为 1.28 英寸的螺栓圆安装仅支持使用 #4-40 长度 0.188 英寸的螺钉。编码器外壳可轻松扣入底座，并标有连接器引脚说明。
单端输出版本通过 4 芯高保持力、极化的 1.25mm 间距连接器连接。差分输出版本使用类似的 6 针连接器。配套电缆和连接器（请参阅 Cables/Connectors 网页）需单独购买
