HUBDISK-2功能
- 2英寸。外径
- 64至10，000次心肺复苏术(256至40，000次PPR)
HUBDISK-2产品描述
US Digital提供各种各样的标准轮毂盘组件(附在铝轮毂上的光学编码器盘)来帮助安装到轴上。编码盘也可以作为独立项目订购。旋转编码器盘由0.007英寸制成。厚聚酯薄膜，该材料允许-40C到100C的温度范围。轮毂盘组件上的盘在连接时，当盘文本为正读时，感光面朝上。

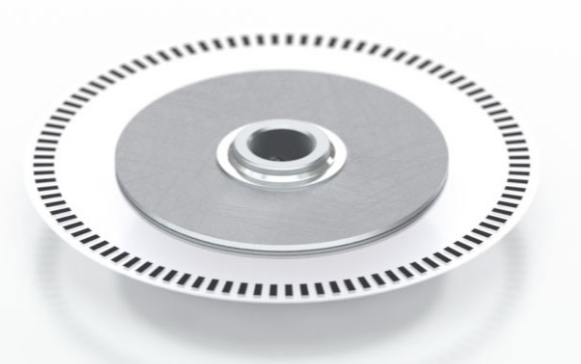

HUBDISK-2由一个精密加工的铝制轮毂固定在一个2英寸的。直径光学编码器盘(磁盘-2).一个或两个固定螺钉(取决于轮毂的孔径大小)用于将轮毂固定到轴上。轮毂盘总成的孔径从2毫米到1英寸不等。所有轮毂盘装配孔都按照美国数字技术公告规定的严格公差进行轴和孔公差TB1001
产品规格：
| 温度范围 | -40摄氏度至100摄氏度 |
| 轮毂固定螺钉扭矩 | 2-3英寸磅 |
| 圆盘外径(OD) | 2″ 0.010英寸。 |
| 孔径公差 | 参见技术公告TB1001 |
| 圆盘厚度 | 0.007″ |
兼容模块：
| CPR | 2″ HUBDISK NON-INDEX | MODULE NON-INDEX | 2″ HUBDISK INDEX | MODULE INDEX |
|---|---|---|---|---|
| 64 | HUBDISK-2-64-*-NE | EM1-1-32-N | ||
| 100 | HUBDISK-2-100-*-NE | EM1-1-50-N | HUBDISK-2-100-*-IE | EM1-1-50-I |
| 200 | HUBDISK-2-200-*-NE | EM1-1-100-N | HUBDISK-2-200-*-IE | EM1-1-100-I |
| 400 | HUBDISK-2-400-*-NE | EM1-1-200-N | HUBDISK-2-400-*-IE | EM1-1-200-I |
| 800 | HUBDISK-2-800-*-NE | EM1-1-400-N | HUBDISK-2-800-*-IE | EM1-1-400-I |
| 500 | HUBDISK-2-500-*-NE | EM1-2-500-N | HUBDISK-2-500-*-IE | EM1-2-500-I |
| 1000 | HUBDISK-2-1000-*-NE | EM1-2-1000-N | HUBDISK-2-1000-*-IE | EM1-2-1000-I |
| 1024 | HUBDISK-2-1024-*-NE | EM1-2-1024-N | HUBDISK-2-1024-*-IE | EM1-2-1024-I |
| 1800 | HUBDISK-2-1800-*-NE | EM1-2-1800-N | HUBDISK-2-1800-*-IE | EM1-2-1800-I |
| 2000 | HUBDISK-2-2000-*-NE | EM1-2-2000-N | HUBDISK-2-2000-*-IE | EM1-2-2000-I |
| 2048 | HUBDISK-2-2048-*-NE | EM1-2-2048-N | HUBDISK-2-2048-*-IE | EM1-2-2048-I |
| 2500 | HUBDISK-2-2500-*-NE | EM1-2-2500-N | HUBDISK-2-2500-*-IE | EM1-2-2500-I |
| 3600 | HUBDISK-2-3600-*-IE | EM2-2-3600-I | ||
| 4000 | HUBDISK-2-4000-*-IE | EM2-2-4000-I | ||
| 4096 | HUBDISK-2-4096-*-IE | EM2-2-4096-I | ||
| 5000 | HUBDISK-2-5000-*-IE | EM2-2-5000-I | ||
| 7200 | HUBDISK-2-7200-*-IE | EM2-2-7200-I | ||
| 8000 | HUBDISK-2-8000-*-IE | EM2-2-8000-I | ||
| 8192 | HUBDISK-2-8192-*-IE | EM2-2-8192-I | ||
| 10000 | HUBDISK-2-10000-*-IE | EM2-2-10000-I |
