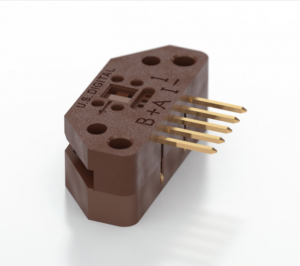

美国US Digital 透射式光学编码器模块EM2：
EM2 特点
EM2 产品描述
EM2 是一款透射式光学编码器模块，其分辨率比 EM1 高 4 倍。该模块在与编码器盘或线性带配对时检测旋转或线性运动。EM2 由一个透镜 LED 光源和一个单片探测器 IC 组成，封装在与 EM1 相同的小型聚合物封装中。EM2 使用相控阵探测器技术，可实现更宽的间隙容差和对某些磁盘污染的出色耐受性。
EM2提供数字A和B正交输出，带有第三个输出索引通道。每个 EM2 模块都是特定于分辨率的，并与编码器磁盘的分辨率相匹配。EM2 采用单 5V 电源工作，并提供能够吸收和提供 5mA 电流的单端输出。EM2 中设计了一个内部 0.1 μF 去耦电容器，以提供增强的抗噪能力。
对于集电极开路和更高电压的应用，添加 PC3 电缆驱动器，或者对于差分电缆驱动器输出，添加 PC4 电缆驱动器。还提供编码器磁盘、正交解码器芯片、计数器芯片、计算机接口板、配对连接器和电缆。
产品规格
| 参数 | 价值 | 单位 |
|---|---|---|
| 工作温度 | -25 至 100 | C |
| 静电放电，IEC 61000-4-2 | ± 4 | 千伏 |
| 振动（10Hz 至 2kHz，正弦） | 20 | G |
| 冲击（6 毫秒，半正弦） | 75 | G |
