EM2透射式光学编码器模块
EM2 功能
EM2 产品描述
EM2 是一款透射式光学编码器模块，其分辨率比 EM1 高 4 倍。该模块在与编码器盘或线性条配对时检测旋转或线性运动。EM2 由一个透镜 LED 光源和一个单片检测器 IC 组成，封装在与 EM1 相同的小型聚合物封装中。EM2 使用相控阵检测器技术，可实现更宽的间隙容差和对某些磁盘污染的出色耐受性。

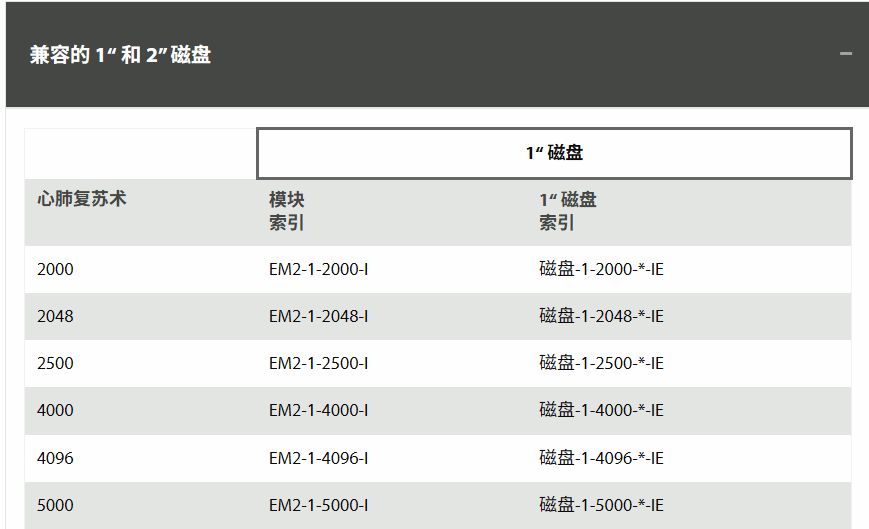

EM2 提供数字 A 和 B 正交输出，带有第三个输出索引通道。每个 EM2 模块都是特定于分辨率的，并且与编码器磁盘的分辨率相匹配。EM2采用5V单电源供电，提供能够灌电流和拉电流5mA的单端输出。EM2 中设计了一个内部 0.1 μF 去耦电容器，以提供增强的抗噪性。
对于集电极开路和更高电压应用，添加 PC3 电缆驱动器，或者对于差分电缆驱动器输出，添加 PC4 电缆驱动器。还提供编码器磁盘、正交解码器芯片、计数器芯片、计算机接口板、配接连接器和电缆。
