E5电机编码器

E5 功能

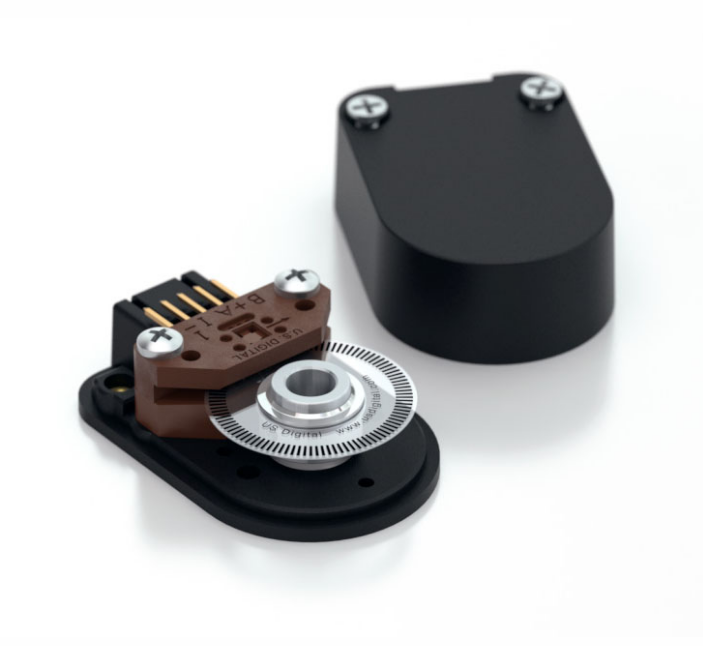

美国数字 E5 电机编码器直接安装在电机或其他旋转轴上。该光学编码器具有坚固的玻璃填充聚合物外壳，设计方便安装和拆卸。

E5 编码器包含一个精密加工的铝制轮毂和一个特殊图案的聚酯薄膜盘。该圆盘与我们专有的光学编码器模块相结合，创建了一个对机械不对中具有高度耐受性的系统。

E5 是一款多功能电机编码器，具有四种基本配置和三种盖板样式，使其能够适应广泛的应用。该光学旋转编码器还具有四个可用输出——单端、单端高压、差分和 Avago 差分。该增量编码器设计用于与安全闭锁连接器一起使用 – 连接器/电缆单独出售。

参数	价值	单位
工作温度，心肺复苏术 < 2000	-40 至 100	C
工作温度，CPR ≥ 2000	-25 至 100	C
静电放电单端（S 选项），IEC 61000-4-2 差分（D、L 选项），人体模型高压，集电极开路（H、C 选项），IEC 61000-4-2	± 4 ± 2 ± 4	千伏
振动（10Hz 至 2kHz，正弦）	20	G
冲击（6毫秒，半正弦）	75	G

参数	价值	单位
轴轴向游隙	±0.010	在。
轴跳动最大	0.004 T.I.R.	在。
最大加速度	250000	辐射/秒²
对于心肺复苏术≤ 1250：最大转速（1）最大。A/B 频率 e.x. CPR=1250，最大 RPM=14400 e.x. CPR=100，最大 RPM=60000	（（18 x 10^6） / CPR）和（60000） 300 的最小值	转速 kHz
对于 CPR = 2000、2048、2500：最大转速（1）最大。A/B 频率	（（21.6 x 10^6） / CPR）和（60000） 360 的最小值	转速 kHz
对于 CPR = 4000、4096、5000：最大转速（1）最大。A/B 频率	（（43.2 x 10^6） / CPR）和（60000） 720 的最小值	转速 kHz
典型产品重量单端（S 选项）差分（D、L 选项）高压、集电极开路（H、C 选项）	0.82 0.91 0.91	奥兹。
码轮惯性矩 Codewheel 惯性矩	8.0 x 10^-6	盎司-平方英寸
轮毂固定螺钉	#4-48
六角扳手尺寸	0.050	在。
编码器底板厚度	0.135	在。
3 安装螺钉尺寸	#0-80
2 安装螺钉尺寸	#2-56 或 #4-40
3 螺钉螺栓圆径	0.823 ± 0.005	在。
2 螺钉螺栓圆径	0.750 ± 0.005	在。
所需轴长（2）带 E 选件（2）带 H 选件（2）	0.445 至 0.570 0.445 至 0.750 > 0.445	在。
与轮毂固定螺钉的索引对齐	180 典型值	度
