美国US Digital,滚珠轴承光学轴编码器,H1,滚珠轴承选装轨道可达 10,000 RPM,2通道正交,TTL方波输出

H1 滚珠轴承光学轴编码器

H1 特点

• 滚珠轴承选装轨道可达 10,000 RPM
• 2通道正交，TTL方波输出
• 某些分辨率上提供第三通道索引选项
• 每转 32 至 5,000 次循环 （CPR）
• 每转 128 至 20,000 个脉冲 （PPR）
• 宽工作温度
• +5VDC 单电源

H1产品描述

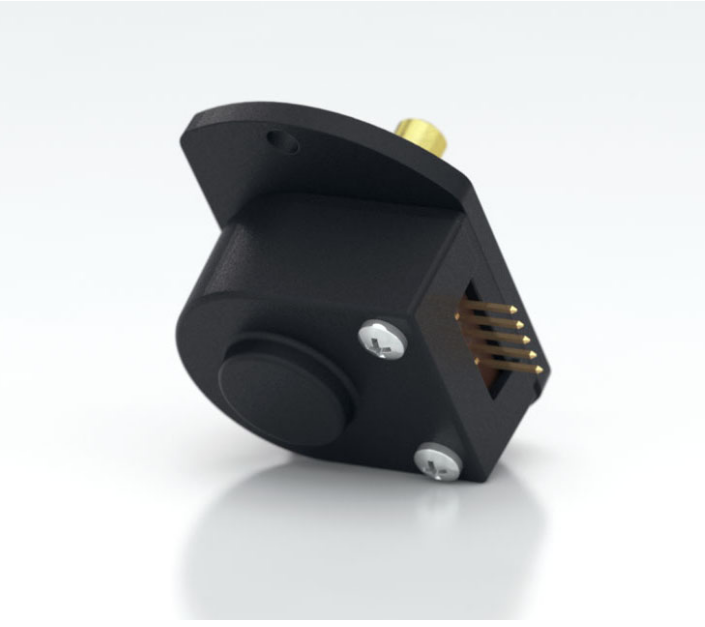

H1 系列滚珠轴承光学轴编码器具有玻璃填充聚合物外壳。这种非接触式旋转数字转换器旨在提供数字反馈信息。H1 完全组装有黄铜轴，两个 1/4 英寸。内径 1/2 英寸OD 滚珠轴承和安装板。安装板带有 2 个用于 #4 尺寸螺钉的安装孔。

H1 设计用于驱动长达 10 英尺的电缆。对于较长的电缆长度，建议添加 PC4/PC5 差分线路驱动器。通过 5 针标准连接器与 H1 系列编码器的连接。US Digital 提供配接连接器，有多种电缆选项和长度。
