美国US Digital,微型光学套件编码器,E4T,用于安装在电机或其他轴上的套件版本,支持 11 种轴尺寸（2 至 6 毫米和 1/8 至 1/4 英寸）,适用于 NEMA 8 至 17 及更大的电机

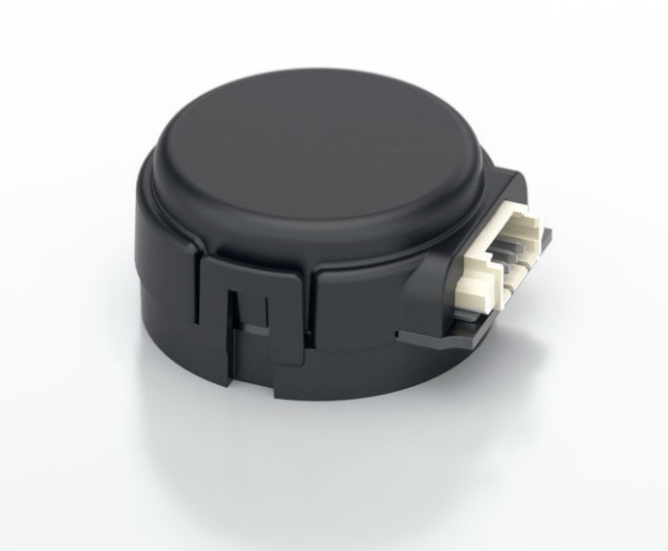

E4T 微型光学套件编码器
E4T 功能
- 用于安装在电机或其他轴上的套件版本
- 支持 11 种轴尺寸（2 至 6 毫米和 1/8 至 1/4 英寸）
- 适用于 NEMA 8 至 17 及更大的电机
- 19 分辨率从 100 到 1,000 CPR（400 到 4,000 PPR）
- 单端或可选差分输出
- 2 种底座样式和盖板选项可供选择
- 推入式轮毂，可快速组装
- 高保持连接器/电缆（单独出售）
E4T 产品描述
E4T 微型透射式光学编码器旨在为大容量、有限空间的应用提供数字正交编码器反馈。E4T 旨在成为 E4P 的直接替代品，并提供更高的最大速度和更高的输出驱动。E4T 采用创新的推入式编码器盘，可接受 2.0 毫米至 1/4 英寸的轴直径。
单端输出版本使用 4 芯、高保持力、极化、1.25 毫米间距连接器连接。差分输出版本使用类似的 6 针连接器。不包括配套电缆和连接器（请参阅电缆/连接器网页），可单独购买。
请注意：由于 E4T 的推入式集线器设计，建议将其用作一次性安装

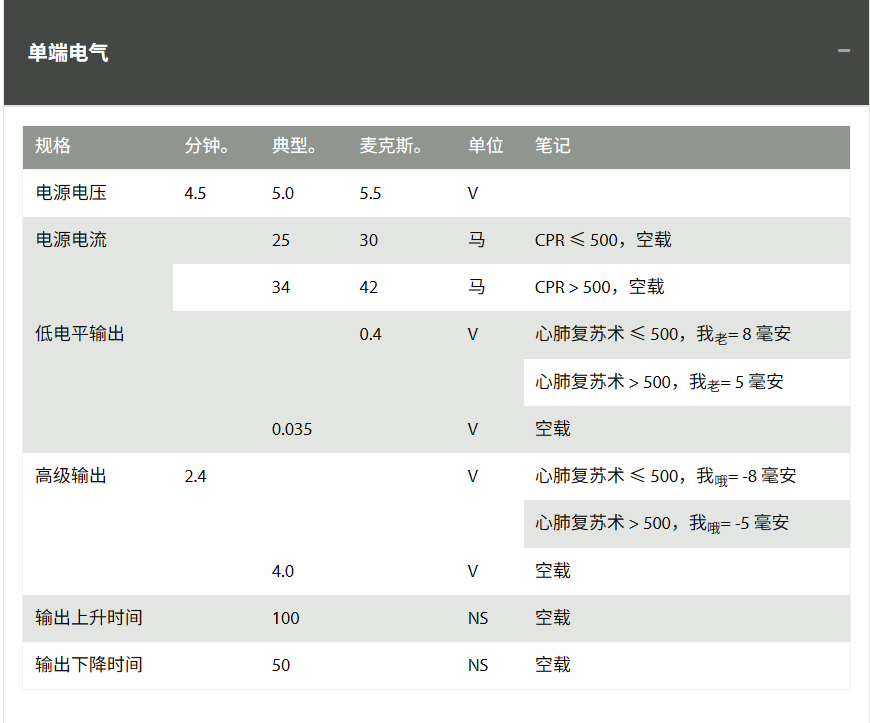

| 参数 | 价值 | 单位 |
|---|---|---|
| 工作温度 | -20 至 100 | C |
| 静电放电，IEC 61000-4-2 单端（-S 选项） 差分（-D 选项） | ± 12 ± 7 | 千伏 |
| 振动（10Hz 至 2kHz，正弦） | 20 | G |
| 冲击（6毫秒，半正弦） | 75 | G |
| 参数 | 价值 | 单位 |
|---|---|---|
| 轴轴向游隙 | ± .010 | 在。 |
| 最大轴跳动 （TIR） | .002 | 在。 |
| 最大加速度 | 250,000 | 辐射/秒² |
| 最大转速 （1）
最大 A/B 频率 | 最小值为 （（6 x 10^6）/CPR） 和（60000） 100 | 转速
千 赫 |
| 最大码轮惯性矩 | 5.1 x 10^-7 | 盎司-平方英寸 |
| 安装螺钉尺寸 默认（D 选件底座） 公制（M 选件底座） | #3-48 x 3/16“ M2.5，长度 4mm | |
| 螺钉螺栓圆径 | .586 ±.005 | 在。 |
| 最小轴长 （2） | .275 | 在。 |
| 最大轴长 （2） | .395（D 选项）/ 无限制（H 选项） | 在。 |
| 安装螺钉扭矩 | 2-3 | 英寸磅 |
| 技术公告 TB1001 – 轴和孔公差 | 下载 | |
（1）出于机械考虑，60000转为最大转速。由于模块的最大频率响应而产生的最大转速取决于模块的分辨率 （CPR）。
（2）包括轴向游隙。
