美国 US DIGITAL E5 系列旋转编码器
E5 产品描述
E5 系列旋转编码器具有坚固的玻璃填充聚合物外壳，带有 5 引脚或 10 引脚闭锁连接器。该光学增量编码器旨在轻松安装到现有电机轴上和从现有电机轴上拆卸，以提供数字反馈信息。

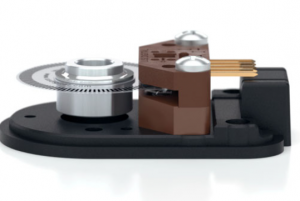

内部组件由安装在精密加工铝制轮毂上的聚酯薄膜盘和编码器模块组成。该模块包含一个高度准直的固态光源和单片相控阵传感器，它们共同提供了一个对机械错位极为宽容的系统。
单端输出版本（S 选项）通常与 10 英尺或更短的电缆一起使用。对于更长的电缆长度，建议使用差分输出版本（D 选项）。
可以通过使用多个机械螺钉螺栓圆圈选项来完成底座到表面的固定。通过使用定心工具（单独出售）确保底座到轴中心线的定位。盖子通过两个 4-40 平头螺钉牢固地固定在底座上，以提供保护内部组件的弹性封装。
通过 5 针（单端版本）或 10 针（差分、高压或集电极开路版本）闭锁连接器与 E5 系列编码器进行安全连接。US Digital 提供配接连接器，提供多种电缆选项和长度。
