EM1 特点
用于测量线性或旋转运动的编码器模块
双通道正交输出，带可选索引通道
21 种旋转分辨率，从 32 到 2,500 CPR（128 到 10,000 PPR）
9 种线性分辨率，从 120 到 500 LPI（x1 正交解码）
Sink/source 8 mA 输出
内置去耦电容，提高抗噪能力
单一 5 VDC 电源
HEDS-9000 系列的改进替代品
EM1 产品描述
限制有害物质
EM1 是一种透射式光学编码器模块，设计用于在与编码盘或线性条配合使用时测量旋转或线性运动。EM1 由带透镜的 LED 光源和单片探测 IC 组成，并封装在小型聚合物外壳中。EM1 使用相位阵列探测技术，即使编码盘有少量污染，也能提供更大的间隙容差和可靠性能。
EM1 编码器模块提供数字 A 和 B 正交输出，并可选索引通道。每个 EM1 模块具有特定分辨率，并与编码盘或线性条的分辨率匹配。EM1 模块支持 21 种不同分辨率。EM1 使用单一 5V 电源供电，并提供能够吸收或输出 8 mA 电流的单端输出。内置 0.1 µF 去耦电容增强了抗噪能力。
对于开路集电极和更高电压应用，可使用 PC3 电缆驱动器；对于差分电缆驱动输出，可使用 PC4 电缆驱动器。
编码盘、线性条、配套连接器和电缆等配件也可提供。
HUBDISK-1 特点
HUBDISK-1 产品描述
限制有害物质

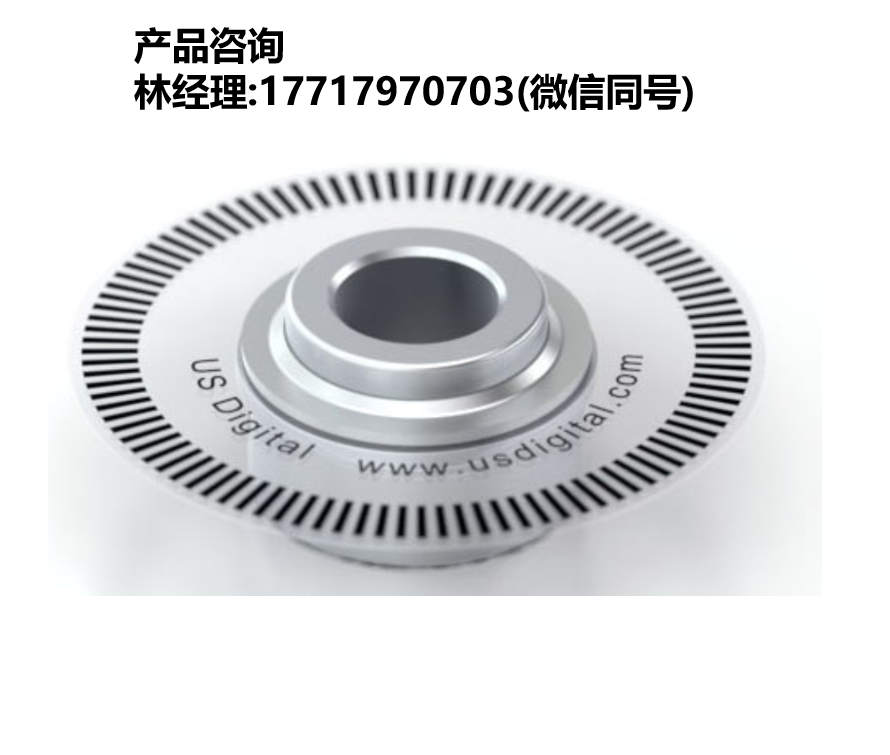

HUBDISK-1 由直径 1 英寸的光学编码盘（DISK-1）安装在精密加工的铝制轮毂上组成。编码盘采用厚度为 0.007 英寸的 Mylar 薄膜制成，通过紧定螺钉将轮毂固定在轴上。HubDisk 组件提供 14 种孔径，从 2mm 到 10mm 不等。所有轮毂孔径均保持严格公差，参照美国数字技术公告《轴与孔公差 TB1001》。
US Digital 提供多种标准 HubDisk 组件（光学编码盘固定在铝制轮毂上），便于安装到轴上。编码盘也可单独订购。旋转编码盘采用 0.007 英寸厚的 Mylar 聚酯薄膜制成，可适用于 -40℃ 到 100℃ 的温度范围。HubDisk 组件上的编码盘装配时，乳剂面朝上，当盘面文字可正向阅读时。
