CM 190表面碳的高温氧化和库仑检测分析

应用包括：冷轧钢表面，硅片和基板，镀锌和铝表面，催化剂，玻璃

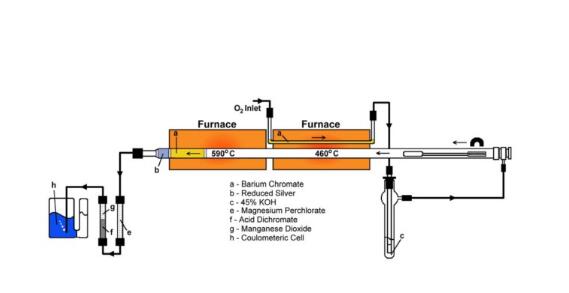

CM190表面碳分析仪是一个完整的分析系统，能够测量各种不可燃材料（包括金属和玻璃）上的有机和非有机表面碳。CM190结合了两台高温氧化炉和一台高灵敏度CO2探测器，可直接测量表面碳含量，无需使用难以获得的表面碳“标准”进行校准。M190系统包括上图所示的以下部件：

CM 190表面碳分析仪的一个主要优点是使用库仑检测。运用法拉第定律的原理，CM 5017 CO₂库仑计自动测量样品燃烧产生的二氧化碳的绝对质量。不需要用户校准，线性检测可以从小于1毫克碳到超过10,000克碳。使用这种100%有效库仑法，当样品含有1000~3000克C时，相对标准偏差为0.2%或更高，当浓度较小时，绝对偏差约为1克C是典型的。

氧化时间随样品类型和温度而变化，但10至15分钟的分析是典型的。

表面碳

在分析之前，根据特定样品类型的特征选择熔炉温度，以便分别氧化有机或非有机表面碳成分。然后将样品引入低温炉内的纯氧气氛中，以氧化有机表面碳形成CO2。在所有有机组分进化后，样品随后被移动到高温炉中，在那里无机碳组分被氧化。干扰反应产物（包括硫氧化物、卤化物、水和氮氧化物）由燃烧后洗涤器去除。然后将产生的二氧化碳扫入CM5017二氧化碳库仑计，在那里使用绝对库仑滴定法自动测量。

通常，样品放置在一个大型瓷船内，并通过操纵杆从熔炉中引入和取出。

数据处理

最多可输入50个样本的名称、重量和尺寸，供CM5017计算最终结果时使用。分析进度以用户可选择的单位显示在10“LCD触摸屏上。每次采样后，详细的分析信息会自动保存到车载SD卡中。数据也可以通过标准串行和以太网端口传输，以便在个人计算机或LIMS上捕获。此外，在每个样本运行时，可以将详细报告打印到可选的小格式打印机。
