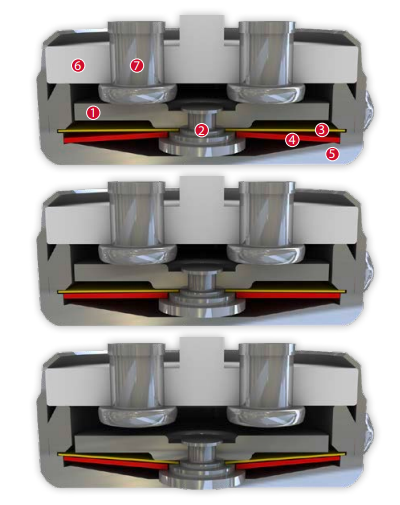

Thermik SY6热防护器开关设备由一个可移动的圆周接触桥（1）、一个接触支承销（2）、一块弹簧卡入盘（3）和一块双金属盘（4）组成，该双金属盘彼此铆接在一起，不可拆卸，固定在一个导电外壳（5）的底板和一个绝缘陶瓷轴承（6）之间，绝缘陶瓷轴承具有两个作为电极的集成固定触点（7）。同时，开关设备由弹簧卡入盘（3）支撑，其中接触桥（1）用作电流的传递元件，该电流被保持在支撑轴环和周向环之间。因此，其下方的也从接触支承销（2）伸出的双金属盘（4）可以在机械负载的作用下连续工作（暴露），而由弹簧卡入盘（3）限定的接触压力不会减小。一旦双金属片（4）达到其额定开关温度，它就有效地克服弹簧卡扣d的冲击力弹起CXO开关设备由可移动的银触点（1）、触点支承销（2）、弹簧卡入盘（3）、双金属盘（4）和接触舌（5，加上一个固定的反触点（8）。同时，开关设备由作为电流传递元件的接触舌片（5）支撑，该接触舌片被保持在支撑轴环和周向环之间。因此，其下方的开关装置（也从可动触点（1）伸出）可以在机械负载的作用下连续工作（暴露），而不会减小由弹簧卡入盘（3）限定的接触压力。一旦双金属片（4）达到其额定开关温度，它就有效地克服弹簧卡入片（3）的投掷力弹到其反向位置。
Thermik SY6热保护器特点：
快速响应灵敏度
具有金属外壳和小保护质量的特点
由于精细的银触点，因此具有出色的长期性能。
回火、电气导致的可再现开关温度值
和机械无应力双金属盘，并使用耐温材料
瞬时切换
始终保持恒定的接触压力，直到标称开关点，从而产生低的接触应力
极短的反弹时间<1毫秒
-50 K ± 15 K (≥ 100° C ≤ 180° C NST)
安装高度 7.0mm
直径 10.5 mm
绝缘帽长度 16mm
耐浸渍性合适
适用于安装在保护等级I+II 中
什么是热保护器/温度限制器?
Thermik限制温度的装置作为安全装置安装到电动机,加热器和变压器,为流行品牌的家用电器。它们通常被称为温度控制器、温度监视器或安全温度限制器。
区分了通常封闭的和通常开放的热保护器。传统的保护装置通常有数控热保护装置,但没有热保护装置更适合于确保装置安全、可靠和无中断地工作。
热断路器通常用于电动机、变压器、加热装置和传统家用设备,如搅拌器和水壶。
Thermik专注于开发和生产双金属热保护器。但我们的产品范围还包括PTC电机保护传感器和电阻器以及定制PTC加热元件。Thermik产品主要用于家用电器行业和汽车行业的特殊应用。它们保护元件和终端设备不因过度的压力而过热。
Thermik温度限制器-它的工作原理
为了测量和调节各种电子器件中的温度,我们使用了双金属的性质。简单地描述,温度限制器是一种机械断路器,它有两个或两个以上的内部触点,其中一个是固定的,而另一个是移动的。这是附加在双金属盘,由于其材料性质,能够膨胀和收缩。当温度上升到最大允许水平时,双金属盘的膨胀使移动接触点脱离静态接触点,并导致接触点的中断。当电器再次冷却下来时,温度监视器的光盘就会冷却下来,回到原来的形式–重新建立触点,电路就会关闭。
