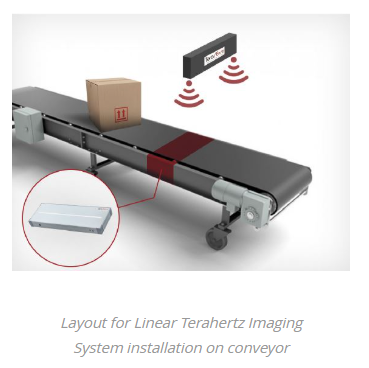

高速太赫兹成像扫描仪是我们的旗舰产品。它兼具前所未有的 5000 帧/秒成像速度以及易于集成到任何工业流程中的特点。Terasense太赫兹成像扫描仪适用于大多数输送带速度高达 15 米/秒的传送系统。其超快线性传感器阵列旨在满足许多工业应用中无损检测和质量控制的需求。
太赫兹成像扫描仪系统由两部分组成：一台线性太赫兹成像相机和一个 100 GHz 太赫兹源。这两个部分相互优化并同步。太赫兹辐射功率从源端适当地传输到相机传感器上。相机像素尺寸决定了 1.5 mm 的图像分辨率，这超过了大多数工业应用的要求。
太赫兹扫描仪技术规格
像素数 256 像素（256 × 1）
像素尺寸 1.5 × 3 mm²
成像区域 384 × 3 mm²
设备尺寸 450 × 160 × 44 mm³
图像采集速率 5000 帧/秒（5 kHz）
同步输出 TTL（+5 V）
最小可探测功率 100 nW（@ 5000 帧/秒）
45 nW（@ 1000 帧/秒）
14 nW（@ 100 帧/秒）
接口 Mini-USB
附带软件 TeraFast® Viewer

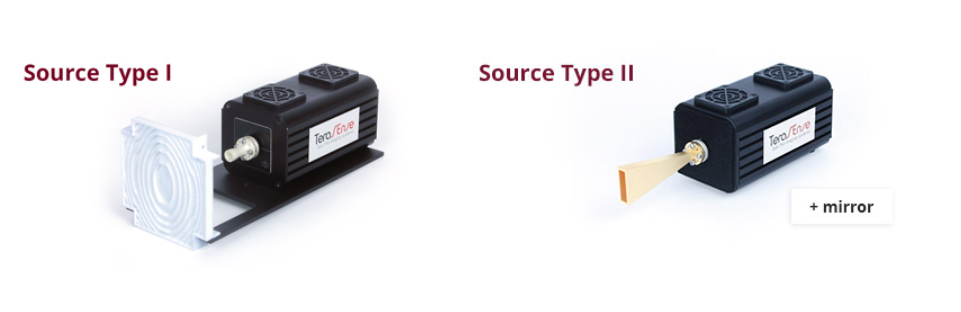

TeraSense 提供两种基于 IMPATT 技术的太赫兹源。Type I 太赫兹源配备了一个带有特殊设计的 PTFE 折射光学系统的喇叭天线。PTFE 透镜的配置确保太赫兹光束能够正确聚焦到相机的线性窗口上。
Type II 太赫兹源是Type I太赫兹源的升级版本。它采用了我们在太赫兹技术领域的最新突破，能够增强太赫兹成像扫描仪的性能。Type II 太赫兹源包含我们新颖的反射式太赫兹光学系统，该系统基于特殊配置的高增益喇叭天线与金属反射镜的组合。Type II 太赫兹源采用性能卓越的 IMPATT 二极管制造，能够提供比普通二极管显著更高的功率。

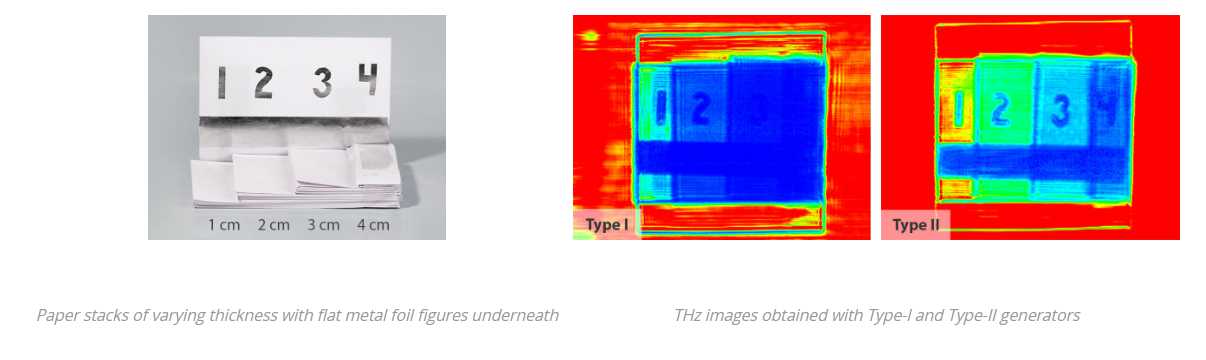

Type II 太赫兹源通过增加到达传感器阵列的功率量，显著改善了我们线性扫描仪的太赫兹成像能力。
太赫兹源对比
| 参数 | Type I 太赫兹源 | Type II 太赫兹源 |
|---|---|---|
| 频率 | 100 GHz | 100 GHz |
| 每像素功率 | 35 µW | 140 µW |
| 成像系统动态范围 | 24 dB | 30 dB |
| 光学系统 | PTFE 光学（折射式） | 反射光学（反射式） |
| 技术 | IMPATT | Super-Hero IMPATT（超级 IMPATT） |
