温度控制器TC-720 OEM

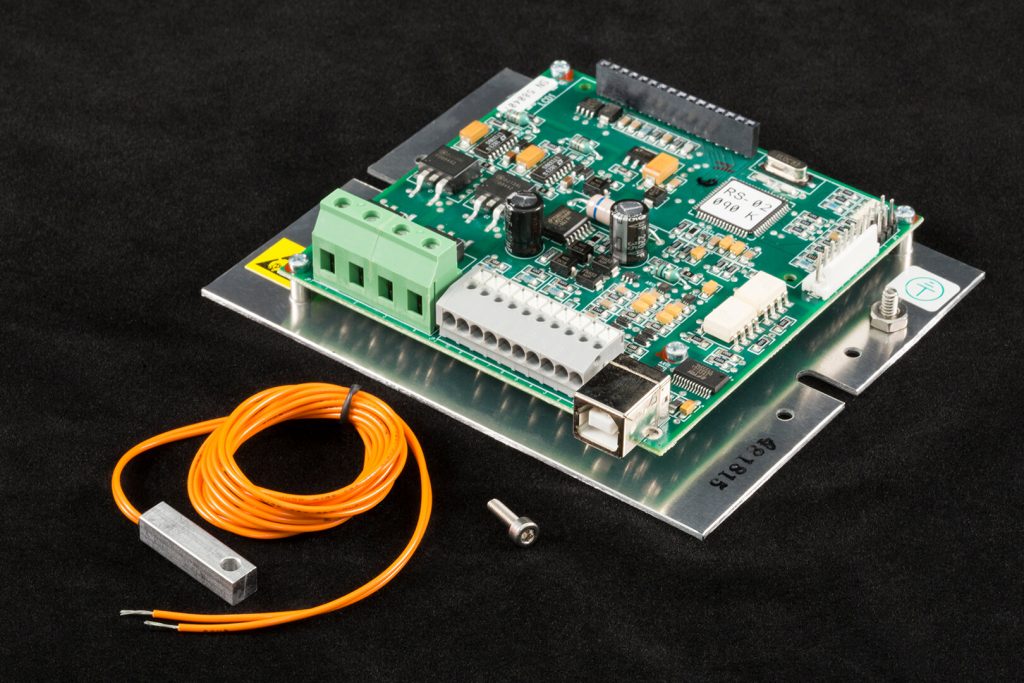

TC-720 OEM 是 TC-720 控制器的基本版本，它是原始设备制造商 (OEM) 的一个组件，他们希望将控制器集成到不需要显示器、键盘和盒子的系统中。TC-720 是一种加热和冷却（双极）控制控制器，所有编程和监控功能都通过板载 USB 通信端口完成。控制器作为安装在铝板上的基本控制电路。包括一个标准热敏电阻（型号 MP-3193）和软件 CD。该软件作为独立程序提供，但也可应要求提供 LabVIEW 源代码（2013 及更高版本）。在 Python (2.7) 中编程的示例读写命令也可从本网页的“软件”选项卡下载。在同一订单（热电冷却组件或模块、温度控制器和/或电源）上购买互连标准产品时，可免费提供带标签的布线电缆。包含的电缆数量（1-3 对）取决于互连组件的数量。

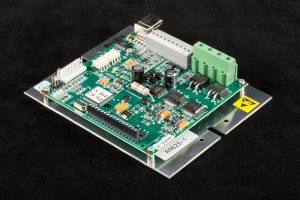

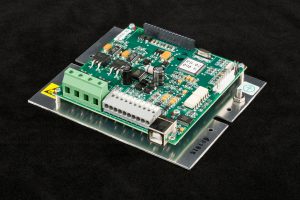

TC-720 OEM 是 TC-720 控制器的基本版本，它是原始设备制造商 (OEM) 的一个组件，他们希望将控制器集成到不需要显示器、键盘和盒子的系统中。双极控制（加热和冷却），USB 通信。控制器作为安装在铝板上的基本控制电路发货。包括一个标准热敏电阻（型号 MP-3193）和软件 CD。该软件作为独立程序提供，但也可应要求提供该程序（2013 及更高版本）的 LabVIEW 源代码。在 Python (2.7) 中编程的示例读写命令也可从本网页的“软件”选项卡下载。
特征
- USB 连接
- 单电源配置：≥12 VDC，≤36 VDC 输入，为控制器和 TE 设备供电
- 双电源配置：≥12 VDC，≤36 VDC，最小 150 mA 控制器电路 ≥0 VDC，≤ 36 VDC 用于 TE 设备
- 最大输出电流：20A 组合 TE 设备和报警电流（注：控制器确实有软件控制的过流保护，但没有内部熔断器保护）
- 双极（冷却和加热）、仅冷却或仅加热控制模式，软件可选
- 温度控制范围：在 -60 °C 至 +199 °C 之间的各种范围内，具体取决于所使用的热敏电阻。-20 °C 至 +100 °C，使用控制器随附的 MP-3193 热敏电阻。有关基于热敏电阻类型的温度范围，请参阅产品手册“主要特性”。
- 多种预编程传感器；可以使用用户可编程传感器
- 可选的辅助传感器输入，用于感应报警条件
- 两个可用的警报输出，每个都能够吸收高达 2 A，用于触发基于主（控制）传感器和/或辅助传感器的警报
- 风扇速度控制
- 斜坡/浸泡程序
- 节能比例+Deaband控制模式允许控制在不需要冷却或加热的情况下关闭输出电源；仅在需要时逐渐应用冷却/加热。
- 最佳情况下的控制稳定性 ±0.01 °C（控制冷板时）
- 比例 (P) 带宽调整：0.5 °C 至 100.0 °C
- 积分增益 (I) 调整：每分钟重复 0.00 至 10.00 次
- 微分增益 (D) 调整：每分钟 0.00 至 10.00 次循环
- 输出：方波，337Hz，脉宽调制，软启动
- 用于控制可编程线性电源的模拟比例输出信号
- 工作温度范围（非冷凝、总组合警报和负载电流）：最低：0 °C，最高：45 °C
- 内置键盘可用于通过易于理解的选项对控制器的大部分参数进行编程

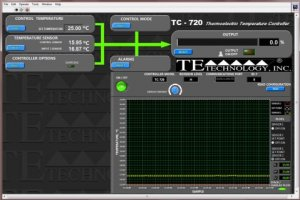

- 通过 USB 通信的计算机可编程；包括软件和命令集
- 符合 RoHS
应用
与 TC-720 一样，TC-720 OEM 是双极、加热和冷却的热电温度控制器，能够控制高达 36 伏和 20 安培。包括一个标准热敏电阻，型号 MP-3193。可以连接第二个传感器用于监控和报警目的。控制器装在一个压铸铝盒中，并包含一个键盘和一个液晶显示器。显示器允许用户监控传感器温度、功率输出水平和菜单设置。集成键盘访问易于使用的菜单系统，允许用户调整所有基本控制器参数，如设定温度、调谐参数和报警参数。控制器还可以通过 USB 连接到计算机，使用随附的软件进行更高级的程序控制以及数据绘图和数据记录。
所有控制器参数，包括一些无法通过板载菜单调整的高级参数，都可以使用该软件进行调整。还提供了控制器的命令集，以允许创建自定义软件应用程序。
TC-720 OEM 控制器使用脉宽调制 (PWM) 调节 TE 设备的输出功率。通过选择合适的外部电源，控制器可以通过板载功率晶体管的脉宽调制将负载控制在 0 到 ≤ 36 VDC。（当控制电压低于 12 伏时，必须使用小型 12V、150 mA 电源为控制器的微处理器供电。）
两个报警输出，每个都能够控制高达 2 A，可用于控制其他负载，如泵、风扇和电阻加热器，进一步增强控制器的功能。此外，可以重新配置警报 1 输出以进行风扇速度控制。与合适的风扇一起使用，控制器可以仅根据需要提高或降低风扇速度，以帮助最大限度地降低风扇噪音。
控制器具有内置的 Ramp/Soak 程序，可提供多达 8 个单独的步骤，每个步骤可以根据需要重复多次。该程序还允许循环执行一系列步骤。
比例+死区控制模式允许控制器在给定的温度范围内关闭输出功率。随着温度超出该范围，它可以逐渐增加用于冷却或加热的功率。这通过在不需要冷却或加热时最小化冷却器消耗的功率来提供冷却器的经济运行。
如果需要真正的线性输出控制系统，TC-720 OEM 可用作控制大功率线性输出电源的控制头。其中一些线性输出电源可用作基本开关电源，允许用户创建成本相对较低的线性控制系统，与典型的线性系统相比，产生的废热要少得多。线性输出消除了 PWM 开关，对于光电倍增管 (PMT) 冷却器和其他对电子噪声高度敏感的应用非常有用。
