美国 Sunstone Omega PA250i 焊接机

铜材焊接解决方案

电动汽车（EV）电池焊接面临的最大挑战之一，是找到能够焊接铜、铝等高导电性金属的焊机。

锂离子电池内部包含各种用于传导电流的铜和/或铝部件，例如汇流排（Busbar）。这些部件通常需要与相同或不同的材料进行连接，以实现电流传输。如果连接不当，两种材料之间的电阻可能导致电压下降。

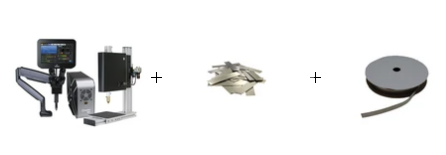

Omega PA250i 焊机能够克服其中一些焊接难题，为电动汽车电池焊接开辟新的应用领域，尤其适用于将铜极耳焊接到电池壳体上。

Sunstone Omega PA250i 铜电池极耳焊机的主要特点

概述与应用

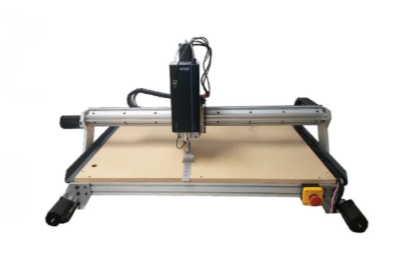

Omega PA250i 铜极耳电池焊机能够焊接铜、铝等高导电性金属。此外，该设备还提供CNC版本，可借助CNC工作台完成相同的焊接任务。

该系统采用全新设计，在性能方面也进行了升级。最新版本保留了上一代产品的诸多优秀功能，并增加了全新的电动焊头，从而为每一次焊接提供更出色的控制能力、更高的精度和更好的焊接一致性。制造商可以在不牺牲电池组功率或容量的情况下，生产更轻、更紧凑的电池组。

Sunstone Omega PA250i 铜电池极耳焊机的特点与优势

• 无需焊料的连接——金属在焊点处直接熔合，实现连续导电连接，避免电压下降。
• 清洁焊点——焊接过程中，表面污染物会被烧除，从而形成牢固、洁净的焊接连接。
• 异种金属焊接——Sunstone点焊机可以焊接各种金属组合，例如铜与铝。
• 小型热影响区——热影响区（HAZ）非常小且高度集中，可确保电池不会受到损伤。250i能够提供足够的能量完成焊接，同时不会影响电芯的完整性。

关于 Omega PA250i 铜极耳电池焊接系统

Omega PA250i 是一款理想的铜电池极耳焊机。Omega PA250i采用全新设计，以实现更出色的焊接性能。

此次最新升级在保留上一代电动汽车铜材电池焊机诸多优秀功能的基础上，新增了电动焊头，从而进一步提高每次焊接的控制能力、精度和一致性。

此外，电源也进行了升级，可提供更出色的控制能力和更精细的参数调节，确保获得理想的焊接效果。

制造商可以在不牺牲电池组功率或容量的情况下，生产更轻、更紧凑且效率更高的电池组。

电源规格

能量范围（最小–最大）：0.01–250 J
电流范围（最小–最大）：6–1000 A
功率设置：20,000档（0.1–250 Ws，即焦耳）
脉冲电弧焊接电流：1–1000 A
脉冲时长范围：0.2–100 ms
脉冲时长设置：6000档
焊点直径范围：约0.1–4.5 mm
高频搅动：多种/高级
脉冲整形：高级
最大焊接速度：30 Hz
最大充电时间：1.2 s

频率：

1次焊接/0.5秒
或1–5次焊接/秒
或1–30次焊接/秒

点焊功能：是
显微镜放大倍率：5倍
显微镜UV防护：>UV 16
显微镜IR防护：>IR 16
显微镜镜片：自动可变暗度镜片
内部焊接监控：是
显示屏（触摸屏）：10英寸彩色触摸屏
支持语言：25种以上
焊机尺寸（长×宽×高）：17.5″ × 5″ × 11″（43.2 × 12.7 × 27.9 cm）
焊接程序：16组
设置存储空间：1000组
CE认证：是
USB/WiFi软件升级：是

焊头规格

夹头：1.0 mm
压力范围：30–90 psi（最大120 psi）
高度调节范围：0–7″（17.8 cm）
施加力范围：1–14 lbf（4.5–62 N）
推荐工作距离：1/8–1/2″
实际工作距离：请参见右侧图表
焊接循环速率：每分钟30次焊接
重量：28 lbs（12.7 kg）
运输重量：36 lbs（16.33 kg）
