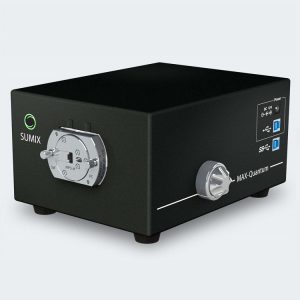

MAX-量子干涉仪
适用于单纤和多纤连接器，包括带有异常检测功能的MT16/32
MAX-量子是高端自动干涉仪进行的单和多光纤连接器的检查MTP®/ MPO，ST，FC，SC，LC，MU，E2000™类型以及MT，MT-RJ套圈在一个单一扫描。
MAX-Quantum同时提供端面几何形状检查，异常检测以及导孔平行度和角度测量。
该干涉仪具有高光学分辨率，自动聚焦和大视野，能够测试每行16条光纤。
Sumix干涉仪设计用于在抛光和组装过程中检查光纤插芯，跳线，尾纤和裸光纤。它们使您能够检查抛光质量，根据IEC，Telcordia或您自己的自定义标准测试连接器端面的几何形状，并生成报告以随跳线一起提供。
Sumix干涉仪是现代可靠的光纤测试设备，具有USB 3.0连接技术，高分辨率和高对比度光学器件，符合人体工学的智能夹具，现代直观的软件。
功能：
软件：
任务选择：根据IEC / Telcordia行业标准，所有主要连接器类型的任务繁多。您可以选择仅查看设备支持的活动任务。
即时取景：只需按Measure，即可在几秒钟内使连接器聚焦并测量。
表达结果：使用Express模式测试大量连接器。在同一屏幕上检查测试结果，然后转到下一个连接器。
总结报告：您可以打开“ 摘要报告”面板以查看实时统计信息。
详细报告：完整报告包含测量的几何参数，包括。引导孔的平行度和角度。打印或导出报告以证明您的连接器。
异常报告：完整报告包含异常检测结果
异常图像：异常检测与几何测量同时进行，以消除测试后使用台式显微镜的需要。
特征:
- 高分辨率2D和3D表面轮廓：探索小至1.47μm的表面细节。
- 自动对焦：一键式将操作员的动作减至最少。
- 组合异常检测和几何测试：加快检查速度，提高工作效率。
- 快速测量：在1.4秒内测量单纤连接器，最快7秒即可测量多纤连接器。
- 与创新的Side + Front View灯具兼容：克服MTP®/ MPO测量中的电缆张力和套圈定位不确定性，并控制其他参数-引导孔的平行度和角度。
- MT16和MT32检查：掌握最新的市场技术。
- 数据库连接：将来自所有本地站点的测量数据存储在一个地方，并将Sumix设备轻松集成到您的制造系统中。
- 业界领先的MaxInspect™自动检查软件：测量曲率半径，顶点偏移，纤维高度，纤芯倾角等。
- 符合行业标准：根据IEC，Telcordia或您自己的通过/失败标准进行测试。

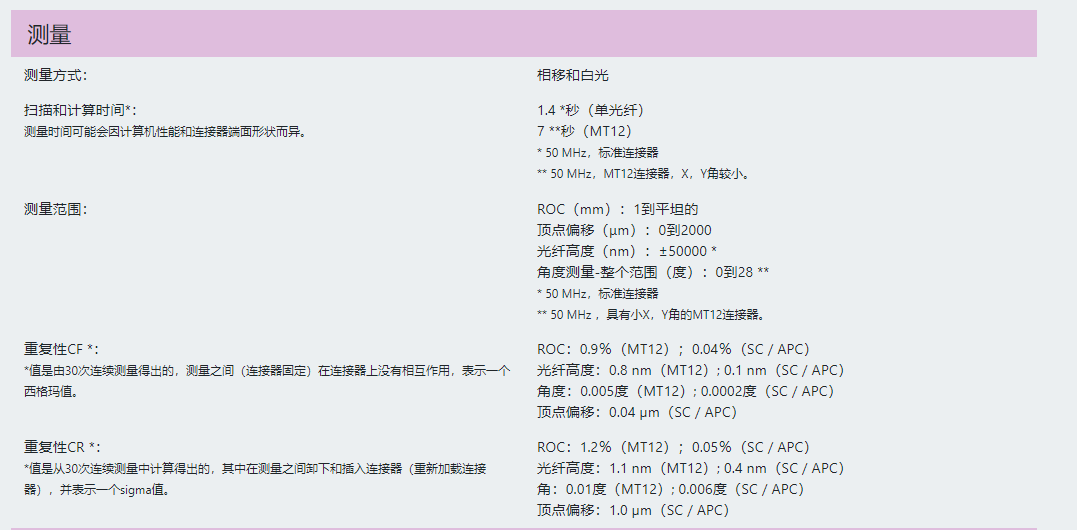

规格 |
|
系统 |
|
|
测量技术：
|
非接触 迈克尔逊干涉仪 |
| 镜片： | NA = 0.22 |
| 照明器： | 绿色LED（530 nm） |
| 视场： | 6.0×4.4毫米 |
| 放大： | 200倍（关闭数码变焦） |
| 焦点： | 自动和手动 |
| 最大图片尺寸： | 4096×3000像素 |
| 最适合连接器/套圈（PC和APC）： | SC，FC，ST，LC，MU，E2000™，MTP®/ MPO，MT16 / 32，MT-RJ，MT，SMA |
| 显微镜模式： | 是 |
