应用:用作多种应用的通用底阀,包括冷水、乙烯和乙二醇。
类型:脚踏阀/材料:无铅青铜/密封件:丁腈橡胶/流体类型:饮用水/特殊用途:NSF认证
描述:

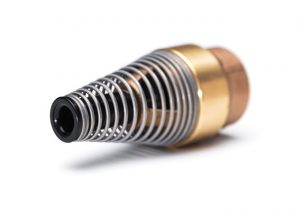

带有丁腈橡胶提升阀的无铅底阀
F200号经美国国家科学基金会认证,加权平均含铅量低于0.25%,符合加州、洛杉矶、马里兰州、佛蒙特州法律和美国安全饮用水法案。它们由整体铸造黄铜阀体制成。这种独特的过滤器由螺旋缠绕的不锈钢弹簧丝组成,经久耐用,不会被腐蚀。型号200的标准配置是丁腈橡胶提升阀,这是一种非常耐用的化合物,适用于饮用水。每个阀门都要经过两次检测,以检测铸件的完整性和防回流能力。所有阀门都是100%美国制造,经久耐用。
尺寸
零件号码 | 管道尺寸 | 流速 | 全长 | 阀门直径 | 阀门重量 |
---|---|---|---|---|---|
F200-075 | 3/4″ | 每分钟8加仑 | 363″ | 1.31″ | 0.40磅。 |
F200-100 | 1″ | 每分钟16加仑 | 4.27″ | 1.78″ | 0.75磅。 |
F200-125 | 1-1/4″ | 每分钟27加仑 | 4.74″ | 2.28″ | 1.15磅。 |
F200A-125 | 1-1/4″ * | 每分钟14加仑 | 4.00″ | 1.89″ | 0.75磅。 |
F200-150 | 1-1/2″ | 每分钟32加仑 | 5.64″ | 2.56″ | 1.50磅。 |
F200-200 | 2″ | 64加仑/分钟 | 5.41″ | 3.25″ | 2.90磅。 |
F200-250 | 2-1/2″ | 83加仑每分钟 | 6.36″ | 3.88″ | 4.75磅。 |
F200-300 | 3英寸长* | 83加仑每分钟 | 6.36″ | 3.88″ | 4.65磅。 |
Cv是压差为1 psi时的流量(GPM)。NPT螺纹。*编号F200A-特殊的1-1/4 “阀门将进入冷水服务的2 “管道。* * 3 ” NPT外螺纹。
材料和操作规范
零件名称 | 规范 |
---|---|
身体 | 铸造青铜C89833 |
阻止 | 303不锈钢 |
提升阀 | 丁腈橡胶 |
过滤器盘管 | 302不锈钢 |
螺纹尺寸 | 迭尔林 |
防松螺母 | 18/8不锈钢 |
原产国 | 美国制造 |
最大值温度 | 225华氏度 |
工作压力 | 400磅/平方英寸 |
