美国Stanford Research Systems FS730/735信号放大器

FS730/FS735 系列信号放大器用于分配低噪声 10 MHz 频率参考。每个系统都有一个输入和七个输出，都在 BNC 连接器上。输入通过串联 LC 网络耦合，允许使用具有直流偏移的输入。输入源阻抗在 10 MHz 时为 50 Ω。

输入由一个限制器调节，它提供了几个优点。它消除了输入信号的幅度调制，输出具有固定的幅度，并且在距离过零超过 50 mV 的地方出现的输入噪声被阻止。实际上，占空比接近 50% 的任何波形都可以用作输入。

输入限幅器之后是带通滤波器和固定增益放大器。该信号被传递到七个输出放大器，每个放大器后跟一个低通滤波器和一个输出变压器。所有输出均具有 50 Ω 源阻抗，并向 50 Ω 负载提供 1 Vrms (+13 dBm) 正弦波。

有四个 LED 指示灯。“power” LED 表示设备有交流电源。“信号”LED 指示存在输入信号。“过载”LED 表示输入信号幅度过大。“故障”LED 指示以下一种或多种情况：无输入信号、输入信号过大、无输出信号或内部直流电源电压低。

配置

FS73x 系列产品可配置为半宽、1U、台式仪器（FS730）或全宽、1U、19″ 机架安装外壳 (FS735)。

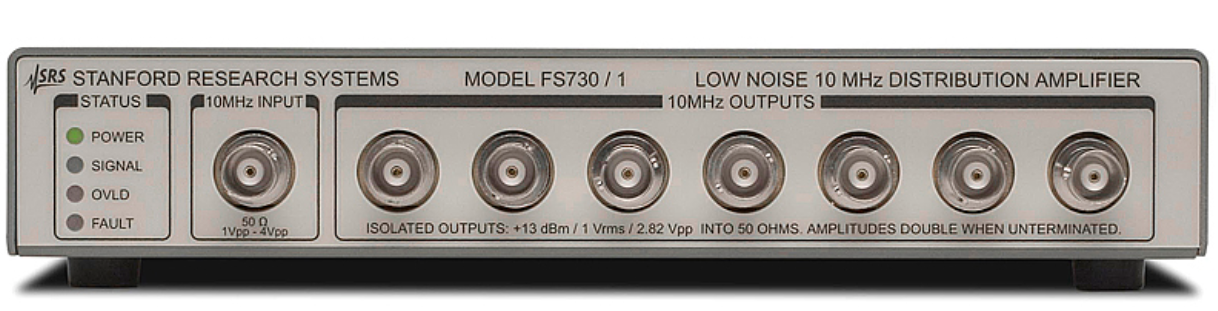

FS730/1 型号在前面板上提供 7 个输出 BNC 连接器，并且可以使用可选的机架安装套件进行机架安装。

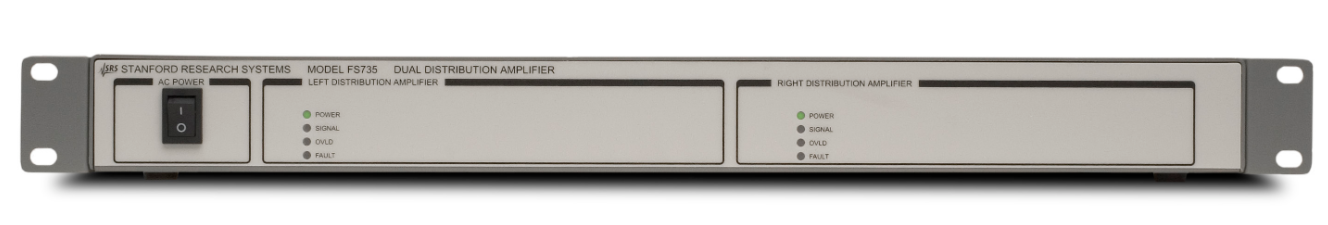

FS735/1/1 型号在后面板上提供 14 个输出 BNC 连接器，前面板上有状态指示灯。下面列出了几种类型的分配放大器。FS735 机箱内可组合不同类型。
