流量导管MET

MET

流量计在小口径管道中使用，由于管道内表面的粗糙度，对初级元件的流量系数影响很大。

它们用于管道尺寸从1/2”(井径)15)直到1“1/2”(ND40)。

组成:
-带环形腔室和压力龙头的一对法兰(图1)
-孔板符合ASME | ISO标准
-校准管道(20d上游10D下游)
(照片2)
-加工管道，上游20d和下游10d是测量的最小长度。它们是通过精密加工获得的，以保证测量部分的均匀性和光洁度。
-工艺连接:法兰连接类型或对焊连接类型
-压力龙头:1 / 2 ” NPT-F ANSI B1.20.1
其他螺纹的请求

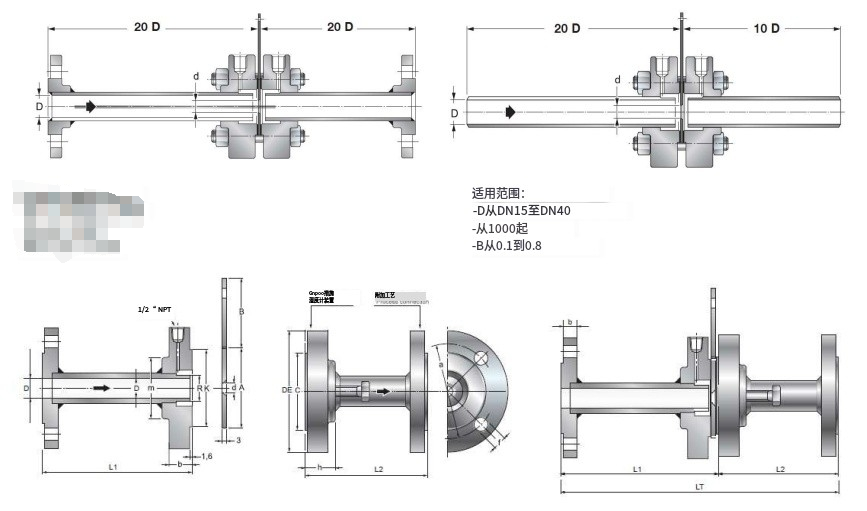

尺寸图
