SSW79B系列液位变送器

SSW79B系列SMART液位变送器是基于微处理器的仪器，具有开/关输出信号。它们可以通过通用手持终端(HHT)或具有专用接口的PC进行远程配置。此外，还可以通过2个按钮在本地配置仪器(零点和量程)，并在显示器上显示数据。

SSW79B开关，在大气压下测量开罐中的液体水平。它包括两个主要部分:浸入式压力传感器和由变长电缆连接的电子模块。压力测量元件是压阻式传感器。可以选择多种传感器来满足所有的工艺条件。

Spriano测量单元包含传感器并将压力传输到电子设备。利用集成在传感器本身的PTC热敏电阻产生的温度信号来补偿热漂移。基于这些读数，微处理器在显示器上显示测量结果，并根据设定的阈值命令开/关信号输出触点。

功能数据
请注意下列定义:
标称量程:(指安装在仪器中的传感器)传感器所设计的测量压力范围。定义为最小值和最大值。

开关参数
可显示和设置的参数有:
设定电平:仪表工作范围内的开关值。
显示刷新率:0.3 ~ 60秒可调。

物理特性
电源:24 Vdc ÷ 30 Vdc
输出信号:
继电器SPDT输出:8A @ 250V

环境条件
温度:
工艺流体:-40°C ÷ +85°C(带鳍状臂:高达150°C;带虹吸管:高达235°C;毛细管:高达283°C)
外壳:-40°C ÷ +80°C
处理和储存:-40°C ÷ +90°C
相对湿度:0 ~ 100% R.H.
LCD显示读数:-10 ÷ +65°C

产品性能

总accuracy2:高达< 0.07% FS (0 ÷ 80°C)< 0.2% fs (0 ÷ -25°c)
死区:可以忽略不计
显示分辨率:0.1
显示读数限制:-40°C ÷ +65°C
干预延时:0 ÷ 9999秒

操作条件的影响
热漂:指-10℃~ +80℃范围内。
零:±0.1% /10°C。
量程:±0.1% /10°C标称量程。

供电效果:
在24和30 Vdc之间可以忽略不计。

物理规格
外壳:压铸铝合金EN AW-6082，环氧树脂(RAL 5014)。它是防尘和沙密的，并保护免受IEC IP66定义的海浪影响。适用于din50015规定的热带气候工况。
o形密封圈:EPDM。
填充液:硅油。
铭牌:不锈钢，固定在外壳上。

校准
可选:在订单指定的条件下。
电气连接:电子外壳上的两个入口;
1/2“NPT和电缆压盖PG 13,5用于7至12mm直径的电缆。
端子板:nº6端子18÷22 AWG(直径
0.644÷1.024 //区域0.326÷0.823)，参考:
*nº2端子用于供电24 ÷ 30 Vdc;
*nº1端子用于接地和电缆屏蔽连接;
*nº3端子用于继电器信号接线;
安装位置:任意位置。
净重:约2.4kg。

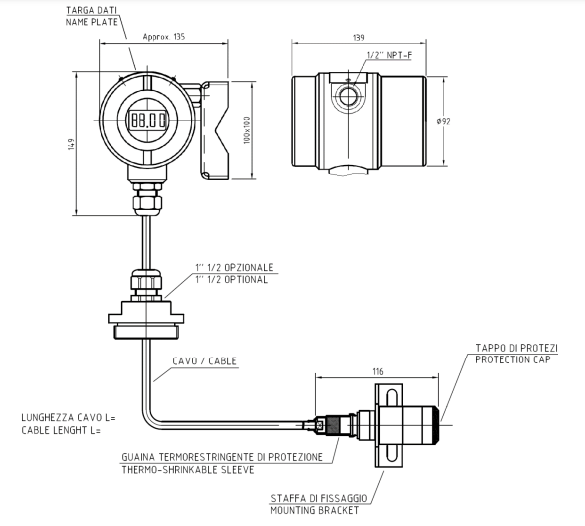

尺寸图
