SST50系列液位变送器

变送器系列SST50测量封闭或开放容器中的液位，密度和界面液位。它通过基于扭矩管和压阻式传感器的机械力传输装置，将浸入液体中的位移器施加的浮力转换为成比例的电流信号。

Spriano测量单元包含传感器并将压力传输到电子设备。利用集成在传感器本身的PTC热敏电阻产生的温度信号来补偿热漂移。基于这些读数，微处理器产生4-20mA模拟输出“两线系统”，并在LCD上显示压力测量。

SST50系列SMART液位变送器是基于微处理器的仪器，结合了模拟信号的优势(4-20mA)以及使用HART®协议的数字通信的灵活性。它们可以通过通用手持终端进行远程配置(HHT)或通过具有专用接口的PC机。

此外，还可以在本地配置仪器(零点和量程)，并通过按钮将数据显示在宽LCD显示屏上。
变送器系列SST50测量封闭或开放容器中的液位，密度和界面液位。它通过基于扭矩管和压阻式传感器的机械力传输装置，将浸入液体中的位移器施加的浮力转换为成比例的电流信号。

Spriano测量单元包含传感器并将液位值传输到电子设备。热漂移是由a产生的温度信号补偿PTC热敏电阻集成在传感器本身。基于这些读数，微处理器产生4-20mA模拟输出“两线系统”，并在LCD上显示测量结果。

这种基于微处理器的变送器的一些主要特点是:
-宽范围。
-自动温度补偿。
-数字通信使用HART®协议。

变送器参数
可用的显示和设置参数有:
测量跨度:从标称跨度的10%到100%变化的可能性。
调零:数字校准±15%。
线性度调整:5点在标称范围内(在工厂)。
低/上量程值:它们可以在标称范围内设置，提供量程>最小量程。

阻尼:数字可调，从0到60秒(最小响应时间~ 0.1秒)
反向输出:通过软件自动获取。
传递函数:线性/密度，可通过软件选择。
自检:在故障的情况下，模拟输出被强制到故障安全状态3.85mA或21mA。
测量单位:4个不同的水平单位或密度或测量跨度的%，可通过软件选择。

物理特性
电源:12.5 – 30vdc
输出信号:
模拟4 – 20mA, 2线
数字使用HART®协议。
响应时间:<256 ms(标准Hart®)
测量值更新频率:
4-20 mA + Hart®输出:11.5
Hart®仅输出:405 ms(根据要求)
调查时间:
4-20 mA + Hart®输出:8800 ms
Hart®仅输出:405 ms(根据要求)

操作条件
温度:
工艺流体:-60°C ÷ +150°C(带鳍状臂:高达350°C)
外壳:-40°C ÷ +80°C
处理和储存:-40°C ÷ +90°C
相对湿度:0 ~ 100% R.H.
LCD显示读数:-10 ÷ +65°C

电源参数:
如果Ta< 60°C
Ui = 30V, Ii = 100mA;Pi = 0.75W;Ci = 10nF;Li≈0 mH
如果60 < Ta < 80°C
Ui = 25.2V, Ii = 100mA;Pi = 0.62W;Ci = 10nF;Li≈0 mH

产品性能

精度等级:保证在以下范围内:
死区:可以忽略不计
输出分辨率:< 0.01%标称范围(在20°C)
Accuracy2
:≤0.5%
显示分辨率:0.1

操作条件的影响
热漂移:指-10℃~ +80℃范围内。
零:±0.25% / 10°C。
跨度:±0.25%/10°C。标称范围。
供电效果:在12.5和30 Vdc之间可以忽略不计。

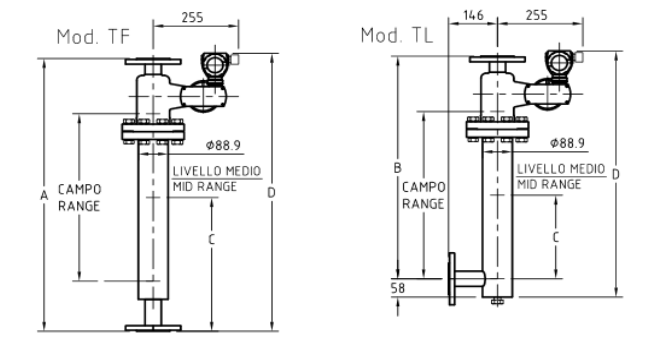

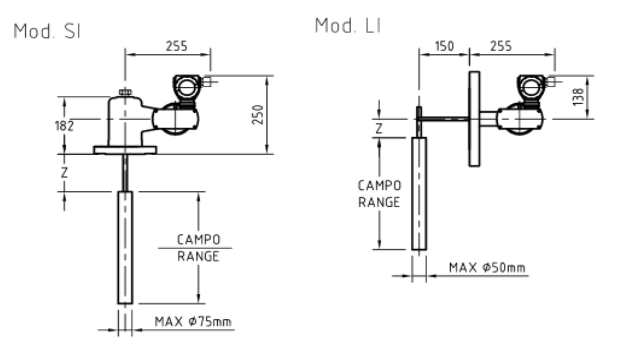

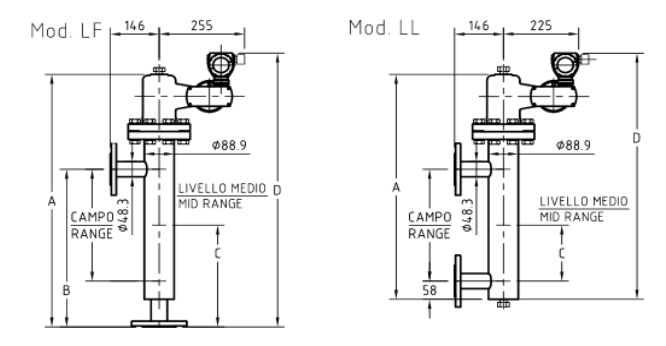

平面绘图
