SET45系列变送器

电子变送器，提供自动温度补偿，软件线性化和显示传感器温度。参数可以数字调节。4位液晶显示器，显示测量读数，无论是在工程单位(条或psi)或百分比。

SET45系列压力变送器是两线微处理器为基础的仪器，输出4-20 mA。它们可以通过通用手持终端(HHT)或具有专用接口的PC进行远程配置。此外，还可以通过2个按钮在本地配置仪器，并在宽LCD显示器上显示数据。

SET45变送器测量相对和绝对压力，范围从0.2到460 bar。压力测量元件为厚膜陶瓷传感器。可以选择多种传感器来满足所有的工艺条件。

Spriano测量单元包含传感器并将压力传输到电子设备。
电子提供自动温度补偿和传感器的软件线性化。
基于这些读数，微处理器产生4-20mA模拟输出“两线系统”，并在LCD上显示压力测量。

这种基于微处理器的变送器的一些主要特性是:
-范围广。
-自动温度补偿。

变送器参数
可显示和设置的参数有:
测量跨度:从标称跨度的10%到115%变化的可能性。
调零:数字校准。
下限/上限值:它们可以在标称范围内设置，只要跨度为>最小跨度。

阻尼:数字可调从0到15秒。
反向输出:通过软件自动获取。
传递函数:线性/平方根通过软件。
自检:在故障情况下，模拟输出强制到故障安全状态<3.5 mA或>24 mA。
测量单位:3种不同的压力单位(bar, mbar, psi)或测量跨度的%，可通过软件选择。

物理特性
电源:11.1 – 30vdc，无负载
供电电压与允许负载的关系:
0÷250 Ω每16.7 Vdc
0÷576 Ω每24 Vdc
0÷844 Ω每30 Vdc
输出信号:4-20mA, 2线。
沉降时间:150 ms(27°C)

环境条件
温度:
工艺流体:-40℃÷ +80℃
更宽的温度范围要求
外壳:-40°C ÷ +80°C
处理和储存:-40°C ÷ +90°C
相对湿度:0 ~ 100% R.H.
LCD显示读数:-10 ÷ +65°C
电源参数:
如果-40 < Ta < + 80°C
Ui = 28V, Ii = 93mA;Pi = 0.65 w;Ci = 10nF;Li= 135µH

性能(参考标称范围)
除非另有说明，否则在以下条件下提供性能规格:环境温度= 20°
C。
除非另有说明，所有误差均以标称范围的百分比表示。
精度等级
非线性:< 0,15%。
可重复性:< 0,10%。
磁滞:< 0,10%。

操作条件的影响
热漂移:指0 ~ +60°C范围内。
零:±0.1% /10°C。
量程:±0.1% /10°C标称量程。
长期稳定性:<0.1%FS/年
供电效果:
在11.1和30 Vdc之间可以忽略不计。

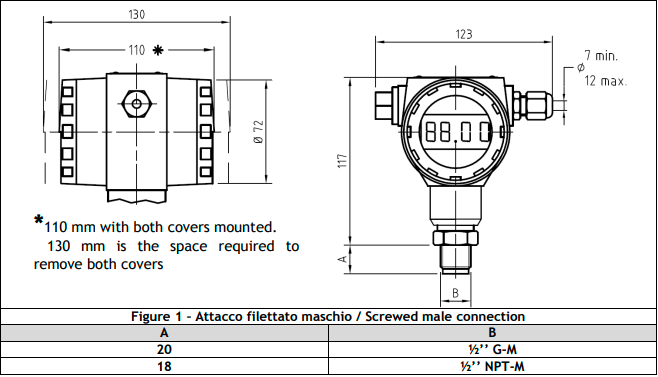

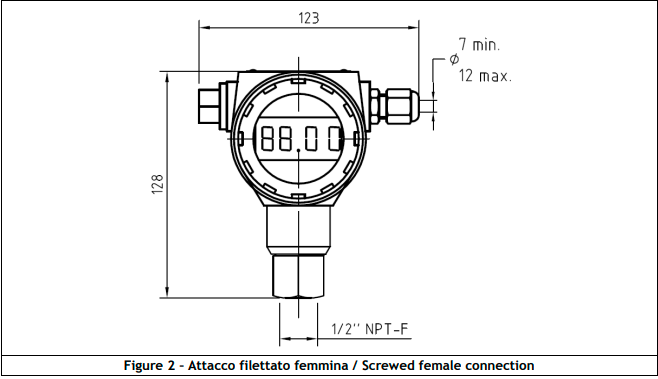

尺寸：
