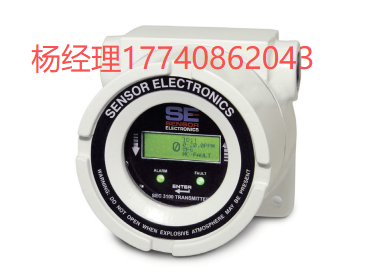

SEC 3120 双通道变送器

SEC 3120 双通道变送器设计用于连接两个传感器，可与 SEC5000 IREvolution®、SEC Millenium Hawk®、SEC Signature® 红外气体传感器或 SEC 3000 配套使用。

SEC 3120 是一款基于多微处理器的智能型变送器，可持续监测来自气体传感器的信息。SEC 3120 的 LCD 显示屏可显示气体浓度和传感器状态。

SEC 3120 配备：

• 1个“报警（Alarm）”LED 指示灯；
• 1个“状态（Status）”LED 指示灯；
• 3个安装在设备周围的磁控开关。

本手册将介绍 SEC 3120 变送器的操作方法和使用方式。

特点：

• 防爆认证（认证审核中）；
• 背光 LCD 显示屏；
• 低成本设计；
• 即插即用式有毒气体、氧气及可燃气体传感器；
• 自检系统；
• 4-20mA 传感器直通输出；
• RS-485 隔离接口，支持 Modbus RTU 从站通信；
• 可选报警和故障继电器；
• 非侵入式编程；
• 非侵入式校准；
• 可拆卸非易失性带时间戳数据记录功能；
• 可选本质安全隔离栅；
• 与 SEC 3000 和 SEC Millenium 气体检测仪进行数字通信连接；
• 多接口外壳设计，便于安装。

应用领域：

• 石油化工炼厂；
• LNG 和 LPG 设施；
• CNG 设施；
• 污水处理行业；
• 半导体行业；
• 水处理厂；
• 采矿行业；
• 停车场；
• 纸浆和造纸厂；
• 化工行业；
• 石油钻井平台；
• 核工业；
• 建筑物；
• 压缩机站；
• 汽车行业；
• 隧道；
• 发动机测试室；
• 医疗设施。

兼容传感器：

• SEC 3000 / SEC 3300 有毒气体检测仪；
• SEC Millenium 红外可燃气体检测仪；
• SEC 5000 IREvolution 红外可燃气体检测仪。

工作电压：

• 标称24VDC（范围18-32VDC）。

工作电流（无传感器）：

• 所有选项：24VDC 最大314mA；
• 仅继电器：24VDC 最大90mA；18VDC 最大100mA；
• 无选项：24VDC 50mA；18VDC 最大65mA。

数字输出：

• RS-485 LAN（隔离型）。

可选继电器输出：

• 4-20mA（源型输出）；
• 24VDC供电时最大负载1000Ω。

显示：

• 背光 LCD；
• 继电器状态 LED 指示灯。

功耗（仅 SEC 3120）：

• 标准配置（无选项，24V）：1.2W；
• 继电器选项：增加1W；
• 加热器选项：增加5.9W。

环境温度范围：

• -40℃至+40℃。

湿度：

• 0-99%RH（无冷凝）。

外壳材质：

• 环氧涂层铝。

认证：

• CSA/NRTL Class 1，Div.1，Group B、C、D，T5；
• IECEx：Ex d IIC T5 Gb；
• UL 2075（必须与通过 UL2075 认证的 SEC Millenium 配合使用）。

外壳尺寸：

• 5.25（宽）×5.30（长）×4.95（高）英寸；
• 131（宽）×132（长）×124（高）mm。

重量：

• 约6磅（2.8kg）。

型号：

• SEC 3120-000-000000（无继电器）
• SEC 3120-001-000000（带继电器）
