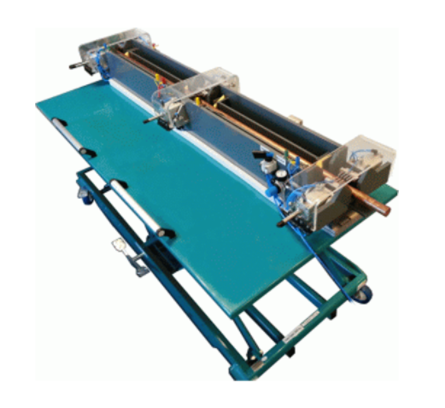

PWD3000精密固定装置用于测定每米电力和中压电缆的电阻。测量基于开尔文规定的4极法，以消除馈线电阻。
测量电流通过气动钳口提供，测量电压通过弹簧支撑的分接头拾取，分接头之间的距离为1000 mm（+/-0.2mm）。电流钳口和电流馈送点按照DIN/IEC标准布置在与分接头足够距离的位置，以确保电流在实际测量距离上的恒定和均匀分布。
电缆段放置在两个内部槽中，当泵运行时，槽中充满流动的水，并包含用于拾取测量电压的电位棒；在这里，实际测量在恒定（水温）下进行。
作为设备一部分的微欧姆表通过探针额外测量（水）温度，并将先前测量的电阻值转换为20°C（如需要，例如23°C）。
标准固定装置PWD3000 CUI适用于尺寸介于10mm²和1200mm²之间的铜电缆（绞合电缆和扇形导线）（要求更大尺寸！）。PWD3000 Cu-Al允许测量铝电缆（圆形和异形导体）。该设计比标准变型更复杂，以便将电缆的所有导线都包括在测量中。这是必要的，因为电缆内部存在潜在的阳极氧化情况。
作为设备一部分的微欧姆表包含电阻和温度的双测量输入（PT100）。通过其防水触摸面板，可选择电阻范围（包括自动范围）、参考温度、电缆识别、设置/锁定参数以及使用校准参考棒对整个设备进行测试。接口用于打印机、USBand LAN（可选）。
外槽作为蓄水池。电流钳口、气动设备、泵、所有连接件等安装在外槽外部的大型防扭曲铝轨或升降台上，因此不会暴露在水中。
PWD3000 高精度电缆电阻测量主要特征：
·固定直径从 10 mm2 至 1200 mm2
· 最大电流50 A
·测量过程中均匀物体温度的集成水流系统
·安全操作的压克力盖子
·可连接到任何提供8巴压力的气压系统
· Model PWD 3000 Cu 用于铜
· Model PWD 3000 Cu-Al 用于铝和铜
