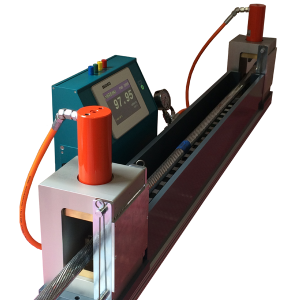

PWD2000/P精密固定装置用于测定每米电力和中压电缆的电阻。测量基于开尔文规定的4极法，以消除馈电线路电阻。测量电流通过液压操作钳口提供，测量电压通过弹簧支撑的分接头拾取，分接头之间的距离为1000 mm（+/-0.1mm）
根据DIN/IEC，电流钳口和电流馈电点与抽头之间的距离应足够远，以确保电流在实际测量距离上的恒定和均匀分布。
水流版本 /W

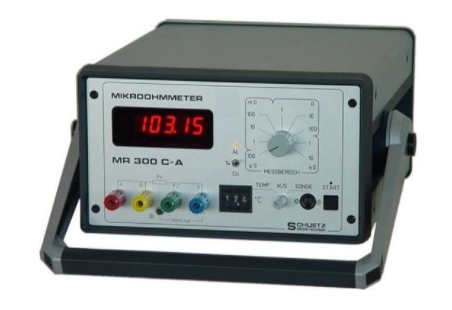

将待测量的导线样品（长度约1400 mm）放置在双槽中。泵运行时充满流动水的内槽包含用于拾取测量电压的电位棒；在这里，实际测量在恒定（水）温度下进行。连接的微欧姆计（例如MR300C Aor MR101-PWD）通过探针额外测量（水）温度，并将先前测量的电阻值转换为20°C。机械主要功能类似于PWD2000P/L。
空气静止版 /A
测量系统有一个封闭的槽，小心地与外部流动的空气隔离。给定时间后，样品温度稳定，与专用探针温度相同。原理与MAT2000T绞合机测量系统相同，该系统成功地用于铜电缆和铝电缆。
样品张力 /L
在许多情况下，为了获得更准确的测量结果，最好通过施加纵向拉力来拉紧电缆，因为电缆支架几乎不会产生任何熔渣。这是通过机械可调纵向张力实现的，其实际效果被普遍高估。
PWD 2000 Al-Co W/A/L电缆固定装置技术参数：
测量距离 ：1000 mm ± 0,1 mm
测试对象的长度 1500 .. 2000 mm (取决于平方毫米)
横截面 (Model 2000): 16 mm² – 800 / 1200 / 2500 sq.mm
测量电流： 最大20 A 微欧计
水流版本
温度探头：PT100 1/10 DIN (高精度)
水浴：水容量约15 L
循环： 集成水流系统
循环泵 ：230伏交流电或115伏交流电
空气静止
槽 ：防止来自外部的气流
温度探头 ：红外自动调节控制，精度高
液压接触
标称压力：最高80,000 N
测试对象的保持/释放 通过开关（打开/关闭）
安全性：仅通过关闭盖子进行保持程序
