产品规格

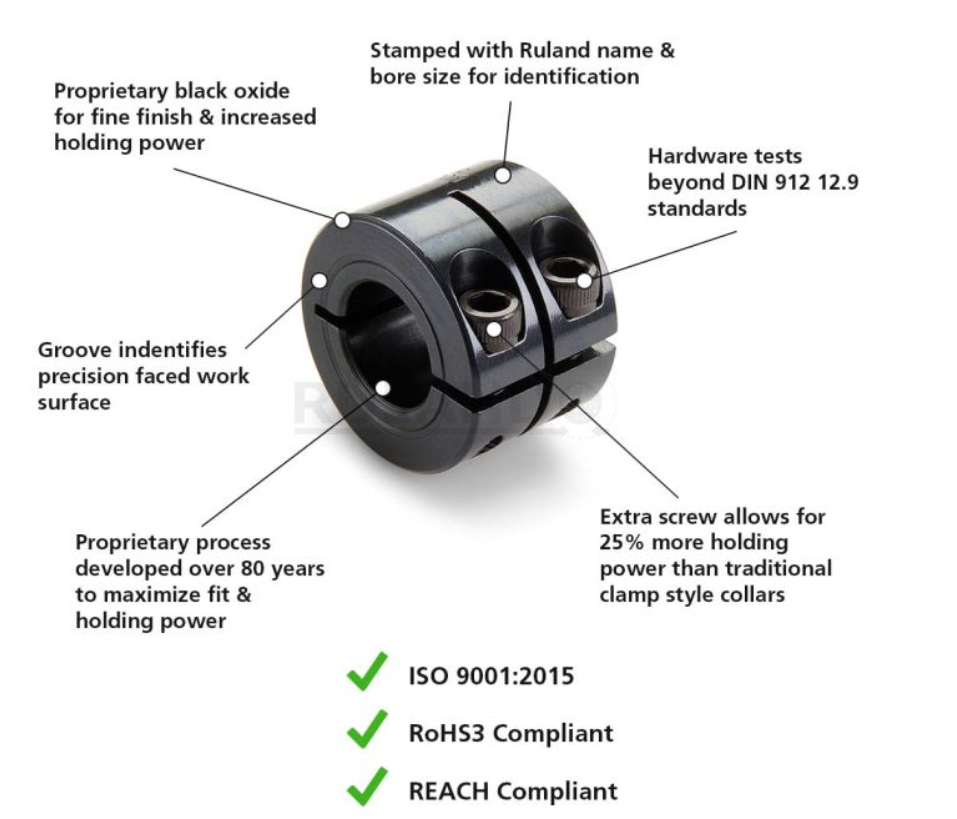

Ruland MWCL-6-F 是一款一体式双宽轴夹紧轴环，内孔为 6 mm，外径 16 mm，宽度 19.6 mm。该夹紧式设计不会损伤轴，拆卸方便，并且可无限次调节。它通常用于导向、间隔、限位、安装以及零部件对齐等应用。
设备制造商受益于其严格控制的端面与孔的垂直度（全跳动 TIR ≤ 0.05 mm）。当轴环作为承载面、机械限位或用于安装齿轮、轴承等组件时，垂直度对于对准至关重要。
Ruland 开发了专有工艺，以保持优异的配合精度、表面质量和夹持力。MWCL-6-F 产品上印有 Ruland 品牌和孔径尺寸，便于识别。
这种双宽轴环相比同等尺寸的圆孔轴环具有高 25% 的轴向夹持力。它还可用作短型刚性联轴器，适用于传统刚性联轴器过长的场合。
锻造螺钉的性能超过 DIN 912 12.9 标准，以确保最大夹持力。MWCL-6-F 采用来自北美精选钢厂的实心棒材制造，并加工成无毛刺的精细表面。
Ruland 使用 1215 无铅钢，并采用专有黑色氧化涂层，在提升夹持力和抗腐蚀性能的同时，形成细腻的光亮表面。MWCL-6-F 符合 RoHS3 和 REACH 规范，并在美国马萨诸塞州 Marlborough 工厂按照严格工艺标准生产。

尺寸（Dimensions）

• 内孔（B1）：6 mm
• 小孔（B2）：6 mm
• 外径（OD）：16 mm
• 孔径公差：+0.050 mm / +0.012 mm
• 宽度（W）：19.6 mm
• 宽度公差：+0.076 mm / -0.254 mm
• 间隙直径（C，最大）：20.8 mm
• 推荐轴公差：+0.000 mm / -0.013 mm

紧固件（Fastening Hardware）

• 锻造夹紧螺钉：M3
• 螺钉材料：合金钢
• 内六角扳手尺寸：2.5 mm
• 螺钉表面处理：黑色氧化
• 预紧扭矩（安装扭矩）：2.1 Nm
• 螺钉位置（R）：5.51 mm
• 螺钉数量：2 个

其他信息（Additional Information）

• 材料规格：1215 碳钢棒材
• 使用温度：-40°F ~ 350°F（-40°C ~ 176°C）
• 表面处理：热工黑色氧化处理，浸渍萘基油，离心干燥
• 制造商：Ruland Manufacturing（鲁兰德制造）
• 产地：美国
• 转动惯量：8.776 × 10⁻⁷ kg·m²
• 重量：0.051900 lb

产品说明（Product Notes）

• 注1：性能参数仅供参考，用户需自行判断是否适用于具体应用。
• 加州65号提案警告：本产品可能含有乙撑硫脲（Ethylene Thiourea），已知会导致癌症及生殖毒性或其他生殖危害。

认证/标准（Certifications/Standards）

• ISO 9001:2015：已认证
• 冲突矿产：符合
• RoHS3：符合
• REACH：符合
