RINGO VÁLVULAS 非接触式顶部进口球阀 NBCV 系列

描述

Ringo Válvulas NCBV非接触式顶部进口球阀系列根据API 6D/ISO 14313、API 6A、API 6DSS/ISO 14723、BS5351、ASME B16.34以及其他国际标准以及客户要求的规范进行设计和生产。

这些阀门由单体构造并配有螺栓连接的阀盖。这种设计是一种坚固的结构，提供良好的性能、平稳的操作、最小的压力损失、高Cv值，并且还允许在现场拆卸阀盖进行检查、维护或维修，而无需将阀门本体从管道中取出。

顶部进口阀门类型在必须频繁进行维护且阀门不能轻易从管道中移除时具有重要应用。在这个阀门系列中，所有内部件均可通过松开阀盖并取出球、座圈和轴进行轻松拆卸。

阀门可以手动操作，也可以配备任何类型的操作器用于ESDV、SDV、BDV、MOV、GOV或LBV功能（电动驱动、气动、液压、电液或气液液压执行器）。

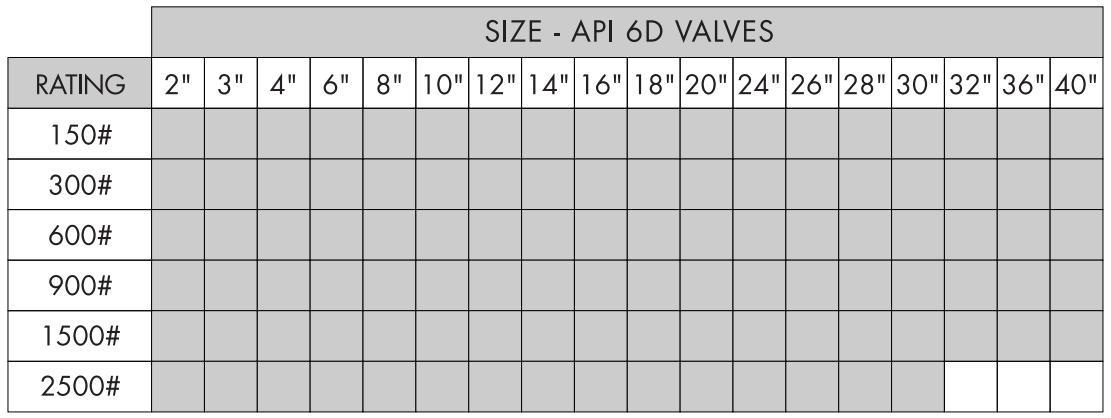

制造范围：

阀门尺寸-压力等级

                                                          备注：按要求提供4500#等特殊尺寸/等级。

设计特征范围

设计温度：高达850°C

连接类型

法兰连接：RF、RTJ、FF符合ASME B16.5、B16.47标准 BW符合ASME B16.25 SW符合ASME B16.1 NPT符合ASME 1.20.1 HUB端口（可配备或不配备夹具）

其他连接类型可根据要求提供，包括NORSOK、GOST、DIN等。

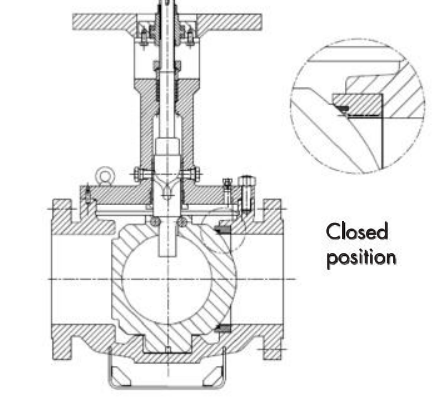

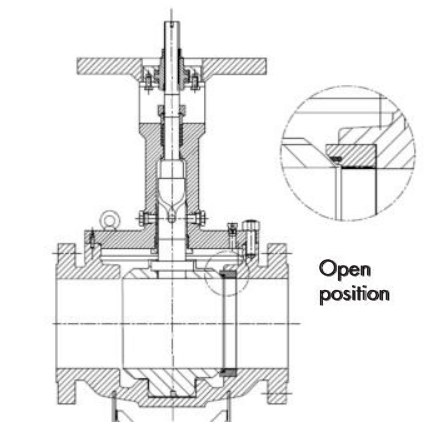

工作原理

NCBV球阀具有一个由底部支轴支撑的球体。当孔向管道方向取向时，阀门处于开启位置，允许流体通过。阀杆开始向下移动，并且由于在其上加工成螺旋形的通道，它旋转90°，迫使球体也旋转90°。然后，通道被加工成直通，阀杆不能旋转，只能向下移动。

在这种情况下，由于一个倾斜的表面，阀杆推动球体，球体在底部支轴上枢轴并接触座圈。球体仅在此位置接触座圈，因此在其余行程中没有摩擦。

Ringo Válvulas可以提供两种配置的NCBV球阀：

• 全通径：装置的尺寸与管道尺寸相同。在这种情况下，阀门适用于通管。根据特定PIG尺寸的要求，可提供特殊的大通径。
• 减小通径：装置的尺寸小于管道尺寸。减小尺寸的数量按照API 6D的规定，除非对特定工作达成了其他协议。

Ringo可以提供两种不同的球阀座圈配置：软座圈或金属座圈。
