Pulsar定向耦合器CS10-04-436/13工作频率1-4 GHz
Pulsar定向耦合器CS10-04-436/13工作频率为1-4 GHz，是Pulsar覆盖高达60 GHz的广泛定向耦合器产品组合的一部分。Pulsar的微波组件在现代射频系统中发挥着关键作用，使信号分配、功率管理以及系统集成在各种商业、工业和国防应用中成为可能。凭借内部设计和制造能力，Pulsar可以根据您的具体电气或机械要求定制Pulsar Microwave Corporation的产品。
该系列的单向耦合器工作频率范围从0.5 MHz到50 GHz，提供10、13和16 dB的标准值。它们满足窄带和宽带要求，耦合公差为±1到1.25 dB。这些耦合器经过优化，具有最佳匹配和高方向性，耦合响应平坦。
Pulsar定向耦合器CS10-04-436/13规格：
| 名字: | CS10-04-436/13 |
| 频率范围: | 1-4 GHz |
| 耦合： | 10.0 ± 1.00 分贝 |
| 耦合平面度： | 最大±0.75 dB |
| 插入损耗: | 最大0.35分贝 |
| 方向性: | 最小值23 分贝 |
| VSWR: 电压驻波比 | 最大1.20:1 |
| 输入功率： | 最大50瓦 |
| 反射功率： | 最大10瓦 |
| 连接器类型: | 简单移动平均线 |
| RoHS: | 符合 RoHS 3 标准 |
| ECCN: | EAR99 |
| 原产国： | 美国 |
- 插入损耗不包括耦合损耗。
- 输入功率规定为负载VSWR优于1.20:1。
- 提供定制性能和封装要求。

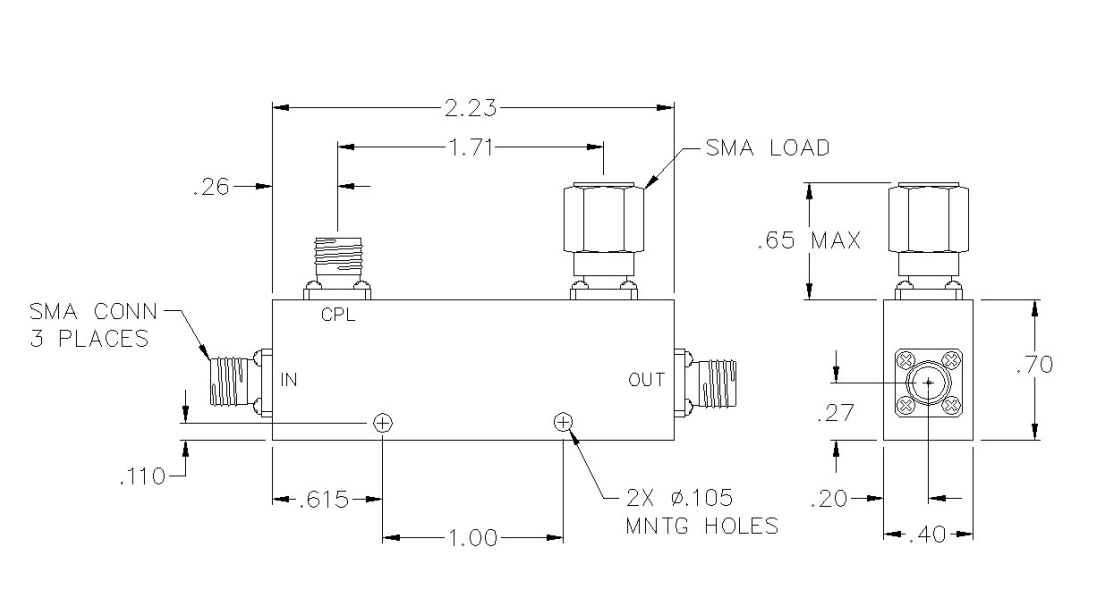

Pulsar定向耦合器CS10-04-436/13尺寸：
