美国PULASAR引脚二极管衰减器0.25-18GHz数字步进衰减器
数字步进衰减器

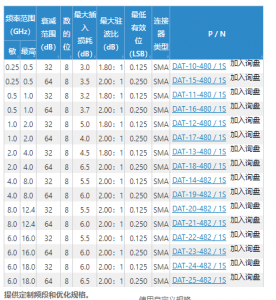

该系列数字控制开关位衰减器的标准衰减范围为32 dB和64 dB，分辨率为8位。32 dB型号的LSB为0.125 dB，而64 dB型号的LSB为0.250 dB。衰减级别由8个TTL控制输入获得。
衰减器是在指定的频率范围内，一种用以引入一预定衰减的电路。一般以所引入衰减的分贝数及其特性阻抗的欧姆数来标明。在有线电视系统里广泛使用衰减器以便满足多端口对电平的要求。如放大器的输入端、输出端电平的控制、分支衰减量的控制。衰减器有无源衰减器和有源衰减器两种。有源衰减器与其他热敏元件相配合组成可变衰减器，装置在放大器内用于自动增益或斜率控制电路中。无源衰减器有固定衰减器和可调衰减器。
衰减量
无论形成功率衰减的机理和具体结构如何，总是可以用下图所示的两端口网络来描述衰减器。
图中，信号输入端的功率为P1，而输出端得功率为P2，衰减器的功率衰减量为A（dB）。若P1 、P2 以分贝毫瓦（dBm）表示，则两端功率间的关系为
P2（dBm）= P1（dBm）－ A（dB）
可以看出，衰减量描述功率通过衰减器后功率的变小程度。衰减量的大小由构成衰减器的材料和结构确定。衰减量用分贝作单位，便于整机指标计算。
功率容量
衰减器是一种能量消耗元件，功率消耗后变成热量。可以想象，材料结构确定后，衰减器的功率容量就确定了。如果让衰减器承受的功率超过这个极限值，衰减器就会被烧毁。设计和使用时，必须明确功率容量。
回波损耗
回波损耗就是衰减器的驻波比，要求衰减器两端的输入输出驻波比应尽可能小。我们希望的衰减器是一个功率消耗元件，不能对两端电路有影响，也就是说，与两端电路都是匹配的。设计衰减器时要考虑这一因素。
功率系数
当输入功率从10mW变化到额定功率时，衰减量的变化系数表示为dB/（dB*W）。衰减量的变化值的具体算法是将系数乘以总衰减量功率（W）。如：一个功率容量50W，标称衰减量为40dB的衰减器的功率系数为0.001dB/（dB*W），意味着输入功率从10mW加到50W时，其衰减量会变化0.001*40*50=2dB之多！
