Pulsar的数字控制移相器利用PIN二极管和延迟线来产生必要的相位要求。这些数字移相器使用开关线来获得温度稳定的相移。相位在中心频率±3.0％处指定，并且与整个频带上的频率成比例。

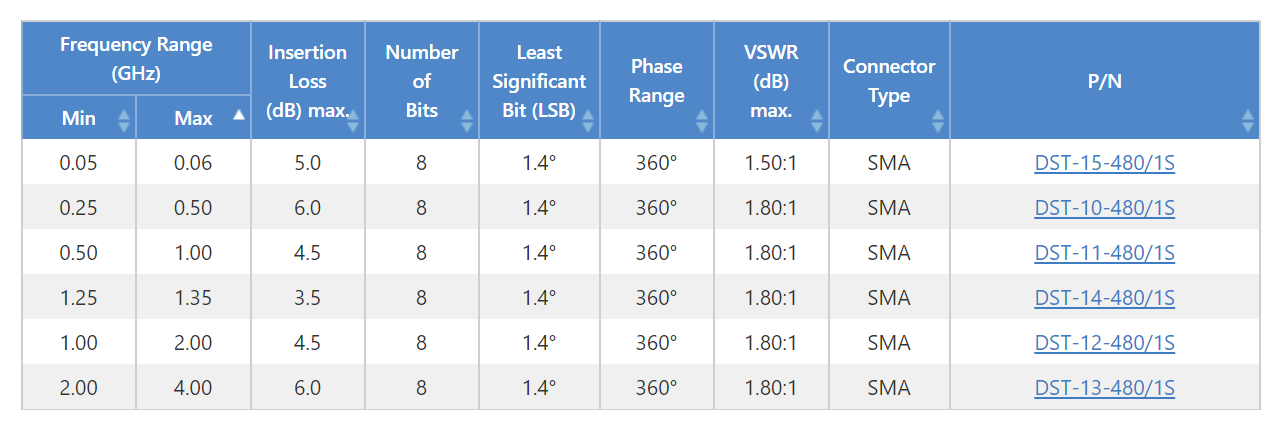

提供定制频段和优化规格。
备注：
相位在中心频率为±3.0％。
其他频段和分辨率范围可用。
一般规格：
工作功率：最大20 dBm / 100 mw。
功率处理：最大+30 dBm / 1瓦。
切换时间：最大500 ns
控制逻辑：TTL
电源：±5 Vdc @±300 mA，典型值。
温度：-25°C至+ 80°C
RF连接器：SMA
母头双向。J1或J2均可用作输入。
J3 – 直流连接器（直流电源和逻辑）：
ITT Cannon，15针
引脚01 =相位：1.4（LSB）
引脚02 =相位：2.8
引脚03 =相位：5.6
引脚04 =相位：11.25
针05 =阶段：22.5
引脚06 =相位：45
针07 =阶段：90
引脚08 =相位：180
针09 = N / C.
引脚10 = N / C.
引脚11 = N / C.
引脚12 = N / C.
引脚13 = +5 Vdc
引脚14 = -5 Vdc
引脚15 = GND
| 真相表 | ||||||||
|---|---|---|---|---|---|---|---|---|
| 控制电压TTL输入，8位分辨率 | 相移 （度） RFin – RFout | |||||||
| 第1位 | 第2位 | 第3位 | 第4位 | 第5位 | 第6位 | 第7位 | 第8位 | |
| 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 参考 |
| 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1.40 |
| 1 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 2.81 |
| 1 | 1 | 0 | 1 | 1 | 1 | 1 | 1 | 5.62 |
| 1 | 1 | 1 | 0 | 1 | 1 | 1 | 1 | 11.25 |
| 1 | 1 | 1 | 1 | 0 | 1 | 1 | 1 | 22.50 |
| 1 | 1 | 1 | 1 | 1 | 0 | 1 | 1 | 45.00 |
| 1 | 1 | 1 | 1 | 1 | 1 | 0 | 1 | 90.00 |
| 1 | 1 | 1 | 1 | 1 | 1 | 1 | 0 | 180.00 |
| 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 358.60 |
上述状态的组合将提供近似等于所选状态之和的相移 。
