应用：
水合物形成过程观察
水合物抑制剂研究
水合物阻聚剂分析
热力学、动力学水合物抑制剂研究

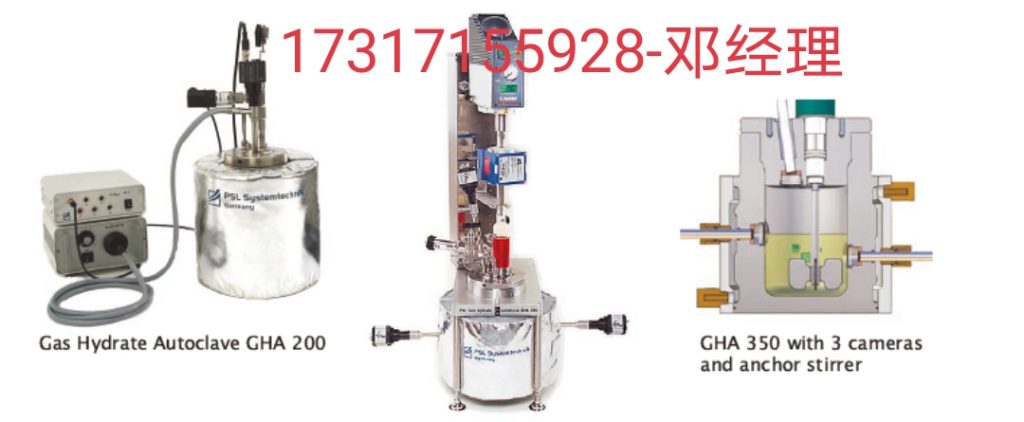

水合物反应器（Gas Hydrate Autoclave），又可以叫水合物反应釜，或者叫天然气水合物反应釜。是最新一代研究可燃冰水合合成过程的设备。主要测量水合物抑制剂，动力学、热力学水合物抑制剂，水合物阻聚剂等。水合物反应器系统小巧紧凑，软件可以使8个水合单元同时工作，系统内置搅拌以及冷却装置，通过管道照相机，我们可以通过蓝宝石窗口获取水合过程中的图片以及视频。系统安全性能好，有自动重新启动的选择可确保我们能安全的长时间测试。另外，天然气水合反应釜GHA200还有锁定装置，只有操作者才能打开此系统，系统连接线十分简洁，操作起来非常安全。
技术参数：
1.压力范围：200bar(2900Psi),700bar(10000Psi)
2.压力测量：DMS,0.5% FS
3.液体体积：最大450ml，推荐200ml
4.温度范围：-5℃-50℃
5.温度测量：PT100,精度0.1℃
6.搅拌桨速度：关闭；100-2000RPM
7.相机分辨率：440,000 pixels
8.光学部分：大角度管道镜，卤素灯，光纤光学电缆
9.计算机控制：Hydrate 2.0软件，可同时控制8台系统
10.电源：240V,50/60Hz,2.2KW
应用：
动态水合抑制剂分析
水合物阻蚀剂影响分析
水合物抑制剂浓度选择
质量控制

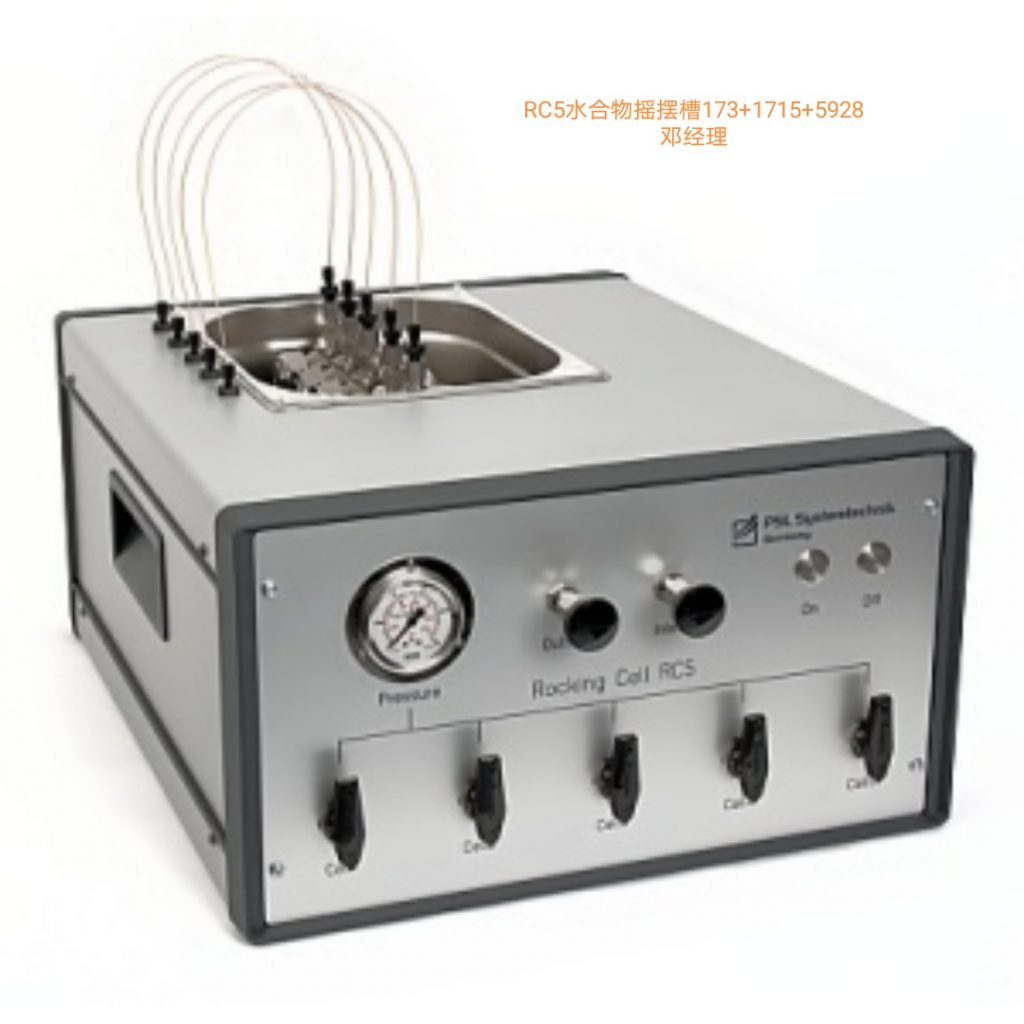

德国RC5型水合物摇摆槽（Rocking Cell）是PSL公司公司最新推出的用于可燃冰检测的利器。它可以分析天然气水合过程中的水合物动态水合抑制剂和水合物阻蚀剂效果。
水合物摇摆槽的测试原理是基于其配置的稳固的冷却倾斜台，以及由压力的测试槽。当倾斜的时候，在腔体里面的一个小球会在腔体长度的位置来回振动，这种振动会加速液体和气体之间的混合作用。小球的运动为摇摆槽提供了强大的剪切力和紊乱，因而，我们可以创建一个类似管道传输的模拟环境。 测试中，腔体装满了测试液体和某种抑制剂，然后根据设定的温度进行冷却，然后，我可以再摇摆槽内分别的通入不同压力的气体，最高为200 bar (2,900 psi).
水合物摇摆槽5个可以轴向活动的摇摆槽同时被放置在封闭的冷却槽里面，只有这个轴才测试的时候会稍微翘起来，这样带来的好处是只有测试的摇摆槽是可以活动的，而不是冷却槽。这个系统可以最多扩充为10个测试槽，测试腔体是用磁力固定的，因此，当清洗或者填充样品的时候都很方便。
一个完整的实验由3个步骤组成：
1. 流动条件：测试槽可以用给定的频率和角度摇摆，其间，他们被给予一定的温度。这个过程可以由直接冷却或者由设定温度程序带来。
2. 关闭：测试槽保持一个给定的位置（最大可以调节至40o），并被加热或者冷却到给定温度。
3. 重启流动条件：摇摆槽又以一个可调频率、可调角度振动开始倾斜，分别的达到指定温度。
然气水合分析专用摇摆槽在整个测试过程中，温度以及压力情况都会被记录下来。这样，你可以用不同的压力情况来监测水合形成过程，PSL公司软件WinRC可以自动记录和分析数据，还可以设定不同测试条件以及不同的测试时间来完成高度自动化的测试。
软件可以观察的参数有： 温度、振动频率、摇摆角度、实验持续时间、实验暂停时间、实验暂停时腔体的各种参数等。
高达30天以上的持续实验都可以进行。而摇摆槽是用不锈钢构成来实现现实的环境
技术参数：
- 5-10个摇摆槽可以任意选择。
2. 振动频率：1-20Min-1
3. 振动角度：1-45o
4. 压力范围：最高200 bar (2,900 psi)
5. 温度范围：-10 °C … +60 °C
6. 测试槽体积：40.13 cm3
7. 测试槽材质：不锈钢
8. 数据采集：1-30s
9. 冷却液：水-乙二醇
10.电源：220v，2900w
