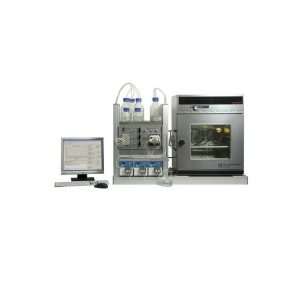

差分动态比例环
检查管道中的盐沉积
来自PSL Systemtechnik的差分动态比例环路(DSL)是一种全自动实验室设备,是一种管道阻塞系统,用于研究石油系统或输油管道等管道系统中盐,石灰和其他晶体结构的沉淀和沉积。
特点
|
应用领域
|
差分刻度环的测量原理
专门开发了差分动态比例环路,以在尽可能真实的条件下观察这些沉积过程并制定对策。这可以通过三个步骤完成:
- 确定存款风险
- 抑制剂的选择或开发
- 测试抑制剂的效率并确定所需的最低浓度
在差分动态比例环路中使用了三个HPLC泵来执行此过程。您将两种溶液(阴离子和阳离子溶液)与第三种液体混合,其中包含已知浓度的待测抑制剂,然后将其泵送通过回火模型管道。的抑制剂浓度,从而降低自动逐渐通过的压力上升- 差压测量 -存款出现(管阻塞)的开始。根据应用,可以使用具有不同压力范围和精度的不同压差传感器。
该模型管道是可互换的,它使您可以使用不同的长度和内径来改变试验条件或延伸。
对于差分动态刻度环,500 ml的样品量足以进行一次测量。为了模拟各种环境条件,可以在高达300°C的温度下以非常高的温度精度进行测量,并且根据型号可以建立高达380 bar的压力。
技术指标
差分动态比例环
- 测量装置:
- 差分动态比例环
- 应用范围:
- 差分动态水垢回路检查结晶物质(特别是盐(水垢))在管道(例如输油管道),水垢抑制剂,水溶液的硬度稳定剂中的形成和沉积。该测量方法用于石油工业,海水淡化和地热能领域。
- 温度范围:
- + 30 … +300°C(基本型号)
-25 … +150°C(“低温”型号) - 压力范围:
- 最高45 bar(基本型号)
最高172 bar(“中等压力范围”型号)
最高380 bar(“高压范围”型号)
根据要求提供其他压力范围 - 流量:
- 单泵:0.001 … 9.99 ml / min
总计:最大值 29.97毫升/英里 - 模型管道:
- Ø外部:1/16“,不锈钢(标准型号),提供
各种设计和材料 - 消耗功率:
- 最高 2,500瓦
- 电源:
- 230 V〜或115 V〜
- 重量:
- 70公斤(基本型号)
- 尺寸(宽x深x高):
- 140 x 50 x 75厘米
供货范围和配件
差分动态比例环
基本设备,无需升级
- 差分动态比例环
-
- 3个HPLC泵,双活塞,包括后活塞冲洗
- 1个烤箱
- 1个压力监测系统,包括绝对压力和差压传感器
- 1个用于3个样品/ 2种清洁液的分配系统
- 安装材料
-
- 墙壁和桌子安装套件(支架,螺钉和销钉),以防止倾翻
- 内六角扳手和开口扳手
- 证明书
-
- 测试证书:主机
- 校准证书:温度
- 配饰
-
- 带盖瓶套
- 更换毛细管
- 软管
- 封条
- 工具集
