描述
该系统专为红外测量而设计。

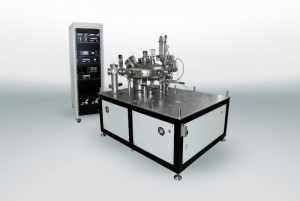

它由一个主机架、红外分析仪架和三个带有相关设备的腔室组成。红外分析仪框架是独立的，可以很容易地从主机架上断开并移动到实验室的另一个位置。
该系统可以在未来通过添加其他室或技术（例如 MBE）进行扩展。这种创新设计不仅可以在清晰、完美平坦的基材上进行掠入射时的反射吸收红外光谱 (RA-IRS) 测量，而且还支持多晶粉末样品在透射模式下的红外测量。独特的设计允许保持在 100 K 和 1000 K 之间的温度的基材具有极高的灵敏度和长期稳定性的异常高质量的红外光谱。
规格
负载锁定室由涡轮分子泵组泵送，以在烘烤后产生优于 1 x 10 -8毫巴的基础真空。该室用于将样品从大气转移到 UHV 系统中，而不会影响分配室或测量室的真空度。样品首先安装在样品架上，然后使用特殊的专用夹具工具插入负载锁定机构
分配室由 300l/s 的离子吸气泵和钛升华泵 (TSP) 抽真空，基本压力为
测量室的独特配置可以直接插入 FTIR 光谱仪的改进样品室，从而实现非常紧凑的连接。测量室装有一个高精度样品操纵器。机械手具有 X、Y、Z 平移和 R1 旋转。它旨在通过使用千分尺（X 和 Y 轴）或手轮（Z 轴）来精确手动放置样品。旋转驱动器用于提供绕 X 轴的 R1 旋转。机械手可以在未来升级到完全电动化。样品接收站安装在机械手上，该机械手配有用于加热和温度控制的电触点（K 型热电偶）。样品接收站还包含气动加热和冷却开关。样品加热是通过在 ~3 bar 的压力下与样品架进行电气连接来实现的。当压力升至约 6 巴时，蓝宝石球被压在由铜制成的对应物上，从而热连接到样品架上。这样，当使用液氮时，样品可以冷却到 100 K 的温度。机械手的创新设计不仅可以在明确定义的表面上进行掠入射反射测量，还可以对氧化物粉末样品进行透射测量。对于后一种类型的实验，使用专门设计的样品架。对于此类测量，操纵器旋转 90°。这与红外光谱仪中反射镜的重新调整一起，允许在透射模式下进行测量 当压力升至约 6 巴时，蓝宝石球被压在由铜制成的对应物上，从而热连接到样品架上。这样，当使用液氮时，样品可以冷却到 100 K 的温度。机械手的创新设计不仅可以在明确定义的表面上进行掠入射反射测量，还可以对氧化物粉末样品进行透射测量。对于后一种类型的实验，使用专门设计的样品架。对于此类测量，操纵器旋转 90°。这与红外光谱仪中反射镜的重新调整一起，允许在透射模式下进行测量 当压力升至约 6 巴时，蓝宝石球被压在由铜制成的对应物上，从而热连接到样品架上。这样，当使用液氮时，样品可以冷却到 100 K 的温度。机械手的创新设计不仅可以在明确定义的表面上进行掠入射反射测量，还可以对氧化物粉末样品进行透射测量。对于后一种类型的实验，使用专门设计的样品架。对于此类测量，操纵器旋转 90°。这与红外光谱仪中反射镜的重新调整一起，允许在透射模式下进行测量 这样，当使用液氮时，样品可以冷却到 100 K 的温度。机械手的创新设计不仅可以在明确定义的表面上进行掠入射反射测量，还可以对氧化物粉末样品进行透射测量。对于后一种类型的实验，使用专门设计的样品架。对于此类测量，操纵器旋转 90°。这与红外光谱仪中反射镜的重新调整一起，允许在透射模式下进行测量 这样，当使用液氮时，样品可以冷却到 100 K 的温度。机械手的创新设计不仅可以在明确定义的表面上进行掠入射反射测量，还可以对氧化物粉末样品进行透射测量。对于后一种类型的实验，使用专门设计的样品架。对于此类测量，操纵器旋转 90°。这与红外光谱仪中反射镜的重新调整一起，允许在透射模式下进行测量 对于后一种类型的实验，使用专门设计的样品架。对于此类测量，操纵器旋转 90°。这与红外光谱仪中反射镜的重新调整一起，允许在透射模式下进行测量 对于后一种类型的实验，使用专门设计的样品架。对于此类测量，操纵器旋转 90°。这与红外光谱仪中反射镜的重新调整一起，允许在透射模式下进行测量
为了给 UHV/IR 设备增加更多的灵活性，在分配室的一个端口上连接了一个存储室。该腔室可为多达六个样品架提供 UHV 存储。连接到该腔室的机械手的样品接收站之一提供用于加热和温度测量的电触点。
分配室有几个备用端口，以便将来灵活使用，例如添加制备室或额外的高压室，用于在高压下进行实验。
