1-3 型压电复合换能器
精密声学有限公司可提供多款 1-3 型压电复合换能器。传统块状压电陶瓷，当工作频率低于 1MHz 时，器件外形尺寸通常很大。1-3 型压电复合换能器突破了这类限制，可在 1MHz 以下实现更加紧凑的器件结构。精密声学所有 1-3 型压电复合换能器均为客户定制产品，依托公司内部仿真模型进行设计，可针对不同使用需求优化多项工作参数，包括：工作频率、带宽与转换效率。
基础信息
本公司全部 1-3 型压电复合换能器均为定制开发，针对每位客户特定测试需求设计。下表列出可设计的参数范围，如需定制，请联系精密声学有限公司提供您的技术规格
| 项目 | 参数 |
|---|---|
| 传感材料 | 1-3 型压电复合材料 |
| 有源阵元直径 | 20 mm ~ 67 mm |
| 标称中心频率 | 0.15 MHz ~ 1.0 MHz |
| 典型 – 6dB 带宽 | 中心频率的 25% ~ 55% |
| 外壳材质 | 316L 不锈钢 或 高分子聚合物 |
| 前端面 | Rho-C 阻抗匹配层 或 硬质树脂耐磨板 |
发射电压响应（TVR）

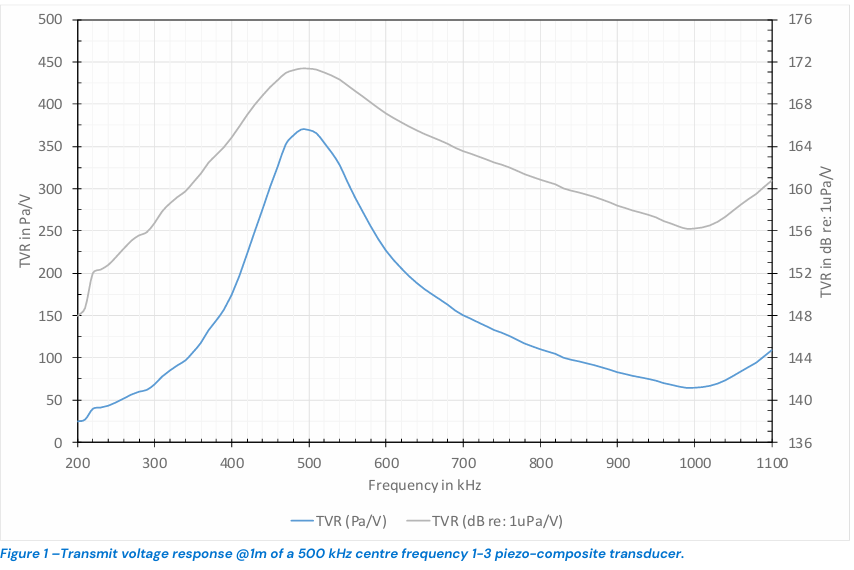

图 1 展示一款直径 44mm、中心频率 500kHz 的 1-3 型压电复合换能器，在 1 米距离下测得的发射电压响应（TVR）。该换能器经过优化，兼顾发射与接收性能；中等阻尼，-6dB 发射电压响应带宽约为中心频率的 50%。
图 1 — 中心频率 500kHz 的 1-3 压电复合换能器，1 米处发射电压响应曲线 蓝色曲线：TVR（Pa/V）；灰色曲线：TVR (dB，参考 1μPa/V)
所有信息均基于经验与测试结果，本公司认为内容准确，但不对因采信本资料造成的任何损失或损坏承担责任，产品使用工况不在精密声学有限公司及 Acoustic Polymers Limited 管控范围内。
